Olá pessoal este projeto simples de receptor SSB foi publicado na revista ham radio Novembro 1983. Vejam no blog o esquema atualizado. Um receptor compacto e simples com componentes Mosfets porta dupla e J-Fet, o desafio será o FL-1 e TI. FL-1 podemos confeccionar com 6 ou 8 filtros SFU de 455 Khz, e TI uma indutor banda larga em forma toroide AL-37 ou de lâmpadas econômicas FLC. Leiam abaixo dos esquemas a tradução em Português por Google tradutor.

Capa da revista.

Começa aqui a publicação original.

Esquema original RX compacto SSB.

PCI principal, lista de componentes RX compacto SSB.

VFO BFO e PCI do RX compacto SSB.

Foto e PCI BFO.

Foto RX compacto SSB, PCI e schema.

Esquema regulador.

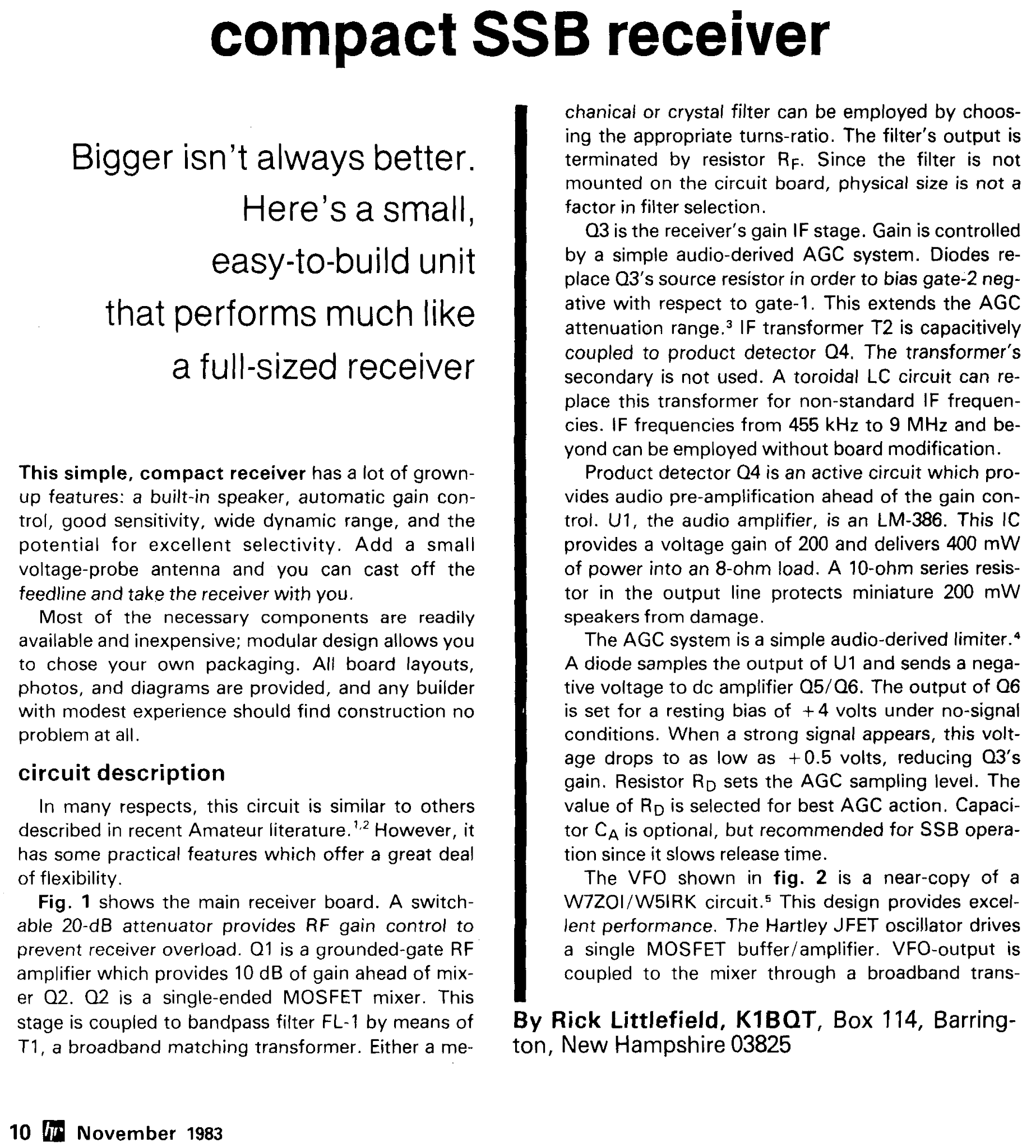

Tradução Português: "Maior nem sempre é melhor. Aqui está um pequeno, unidade fácil de construir que executa muito parecido com um receptor de tamanho normal. Este receptor simples e compacto tem muitos recursos para adultos: um alto-falante embutido, controle automático de ganho AGC, boa sensibilidade, ampla faixa dinâmica e o potencial para excelente seletividade. Adicione um pequeno antena de sonda de tensão e você pode lançar fora o feedline e leve o receptor com você. A maioria dos componentes necessários são prontamente disponível e barato; o design modular permite que você para escolher sua própria embalagem. Todos os layouts de placa, fotos e diagramas são fornecidos, e qualquer construtor com experiência modesta deve encontrar construção não problema em tudo. descrição do circuito Em muitos aspectos, este circuito é semelhante a outros descrito na literatura recente do Amador. ',' No entanto, tem alguns recursos práticos que oferecem muito de flexibilidade. A Fig. 1 mostra a placa receptora principal. Um atenuador selecionável de 20 dB fornece controle de ganho de RF para evitar a sobrecarga do receptor. 01 é um RF de porta aterrada amplificador que fornece 10 dB de ganho antes do mixer Q2. 02 é um Mixer MOSFET de terminação única. Esta estágio é acoplado ao filtro passa-banda FL-1 por meio de TI, um transformador compatível de banda larga. Ou um filtro mecânico ou de cristal pode ser empregado escolhendo a relação de espiras apropriada. A saída do filtro é terminado por resistor RF. Uma vez que o filtro não é montado na placa de circuito, o tamanho físico não é um fator na seleção do filtro. 03 é o estágio IF de ganho do receptor. O ganho é controlado por um sistema AGC derivado de áudio simples. Os diodos substituem o resistor de fonte do Q3 a fim de polarizar a porta-2 negativa em relação à porta-I. Isso estende o AGC faixa de atenuação. 3 IF transformador T2 é capacitivamente acoplado ao detector de produto 04. O transformador secundário não é usado. Um circuito LC toroidal pode substituir este transformador para frequências IF não padrão. Freqüências IF de 455 kHz a 9 MHz e além podem ser empregadas sem modificação da placa. O detector de produto Q4 é um circuito ativo que fornece pré-amplificação de áudio antes do controle de ganho. U1, o amplificador de áudio, é um LM-386. Este IC fornece um ganho de tensão de 200 e fornece 400 mW de potência em uma carga de 8 ohms. Um resistor em série de 10 ohms na linha de saída protege 200 mW em miniatura alto-falantes de danos. O sistema AGC é um simples derivado de áudio Um diodo mostra a saída de U1 e envia uma tensão negativa para o amplificador DC Q51Q6. A saída de Q6 está definido para uma polarização de repouso de +4 volts sob nenhum sinal condições. Quando um sinal forte aparece, esta voltagem cai para tão baixo quanto +0,5 volts, reduzindo 03's ganho. O resistor RD define o nível de amostragem AGC. O valor de RD é selecionado para a melhor ação AGC. O capacitor CA é opcional, mas recomendado para operação SSB, pois retarda o tempo de liberação. O VFO mostrado na fig. 2 é uma quase cópia de um W7ZOI lW51RK circuit. 5 Este design oferece excelente desempenho. O oscilador Hartley JFET aciona um único amplificador de buffer MOSFET. A saída do VFO é acoplado ao Mixer através de uma banda larga Transformador. Construtores que desejam um tratamento completo do projeto junto com as informações de compensação de temperatura devem referir-se às edições atuais do ARRL Manual. Figs. 3A, B e C mostram os circuitos BFO. Eles fornecem bastante saída na alta impedância de entrada apresentado por 04. A versão de 455 kHz emprega um ressonador de cerâmica em vez de um cristal. Esses dispositivos são consideravelmente mais baratos e muito mais fáceis de "borracha". O ajuste de frequência é realizado com um aparador pequeno 60 pF. A versão de alta freqüência usa cristais padrão e oscila facilmente no Faixa de 3-12 MHz. A Fig. 4 mostra um circuito opcional de antena de sonda de tensão sintonizada. A antena de haste telescópica é acoplada diretamente para a extremidade Hi-Z de L1. Um MOSFET de porta dupla fornece pré-amplificação e combinação de impedância para a vara. A saída do pré-amplificador é transformada em 50 ohms através de um transformador de banda larga. Quanto mais a antena de haste, mais banda larga é a resposta. Em 20 metros, uma haste de 2 pés (60 cm) permite a cobertura de toda a banda telefônica. Em 75, um 4 pés (120 cm) Finalmente, a fig. 5 mostra um regulador e piloto simples Circuito de LED. O LM-7812 mantém a tensão de operação em 12 volts, protege os módulos de danos, e mantém o ruído fora do sistema. Construção Toda a cadeia do receptor, amplificador RF através áudio, está contido em uma placa de circuito principal. Como os osciladores requerem blindagem, eles são construídos separadamente. Circuitos opcionais, como o regulador e Os pré-amplificadores da antena também são separados, já que alguns construtores podem optar por omiti-los. A arte original para minhas pranchas foi preparada em estoque de acetato transparente usando rubons Radio Shack. As placas foram preparadas com o Cimento Geral sistema de revelador positivo e placa pré-sensibilizada. Você pode usar este mesmo sistema aplicando filme elevador para puxe os padrões de placa deste artigo. Pré-gravada placas também estão disponíveis no Radiokit.6 A densidade do componente é bastante alta em todos esses Pranchas. As peças em miniatura devem ser usadas onde quer que possível para evitar aglomeração. Escolhendo pequena tanta-. capacitores de acoplamento de áudio lum, tensão OW por- passes, resistores de 1-4 ou 1-8 watts e compactos eletrolíticos resultarão em atrativos e organizados Pranchas. Fios blindados e não blindados também devem ser pequeno em diâmetro e flexível. A maioria dos componentes estão disponíveis nas lojas Radio Shack ou por correspondência através do Radiokit.6 Reduzi consideravelmente os custos de construção com base em um estoque de peças construído a partir de placas de circuito descartadas e sacos de compras excedentes. As bobinas são muito mais difíceis de podar depois de estão instalados na placa de circuito. Por esse motivo, todos circuitos sintonizados são enrolados, ligados em conjunto com solda, e verificada a ressonância com um mergulho de grade metro antes da construção real da placa. Um comprimento de fio de ligação é usado para ligar-acoplar a draga ao os toróides. Cada circuito sintonizado é então marcado e configurado à parte para instalação posterior. Os osciladores são construídos primeiro, uma vez que são necessário para testar a placa principal. Atenção especial é dado à estabilidade mecânica, especialmente durante a construção do VFO. Cimente firmemente em qualquer lugar que pode se mover ou vibrar. Após a conclusão, verifique para oscilação e nível de saída adequado. Ao selecionar um capacitor de sintonia principal de VFO, olhe para um tipo de "rolamento de esferas" com um bom mecanismo de Vernier (embutido ou adicionado). Variáveis e nônio unidades estão disponíveis em várias fontes, incluindo Radiokit e BCD Electro. ' Selecione capacitores fixos para o tanque de VFO com o capacitor de sintonia principal montado na caixa do receptor. Isso fornece estabilidade mecânica durante a substituição de componentes. Valores para C1, C2 e C3 são manipulados até que a faixa de sintonia desejada e a linearidade do dial sejam obtidas. Durante este processo, um contador de frequência e calculadora de bolso são muito úteis. O contador fornece uma informação precisa medida da frequência do oscilador, e a calculadora adiciona e subtrai a frequência IF para dar o frequência de recepção real. Se um contador não estiver disponível, um bom receptor de cobertura geral será suficiente. Após a instalação final de todos os componentes determinantes de freauencv, monte a placa VFO no lugar e marcar calibrações de discagem no painel frontal. Enquanto cheio blindagem do VFO é desejável, isso pode ser difícil em pacotes compact como o "Micro-75" mostrado em a foto na página 13. Na prática, algum vazamento de VFO não parece prejudicar o desempenho. A construção de qualquer uma das placas BFO é simples. Depois de montagem e teste, uma "lata" ou pequena caixa é construída para proteger a placa. Ao contrário do VFO, o BFO deve ser totalmente blindado para evitar birdies e ruído de detector de modo comum. Lata reluzente, placa dupla-face ou alumínio são boas caixas. Dois devem orifícios são necessários para os condutores, além de um acesso orifício para afinar o aparador. Instale o BFO blindado na caixa do receptor Uma vez que a placa principal é mais complexa do que o outros, é construído um estágio de cada vez. Começar com as seções de áudio e AGC, e volte para o amplificador RF. Isso mantém o processo organizado e permite a inspeção estágio a estágio. Ele também deixa a instalação de indutores toroidais vulneráveis para o final. Uma série de planos de frequência são possíveis para isso receptor. Aqui estão algumas dicas de construção para os dois versões que construí. O receptor "Micro-75" é baseado em um IF de 455 kHz. A maioria dos projetos de 455 kHz usa um filtro mecânico. A 1:1 transformador de entrada e um valor de 2,2 K para combinações de RF a maioria desses dispositivos. Se capacitores ressonantes externos forem necessários, instale-os no filtro. Um dado O gráfico para a maioria dos filtros Collins aparece nas edições atuais do ARRL Handbook. T2 pode ser qualquer lata em miniatura de 455 kHz. Evite usar o IF de 455 kHz acima 40 metros, uma vez que a rejeição de imagem insuficiente será disponíveis nas frequências mais altas. O portátil de 20 metros usa um IF de 9 MHz. IF'S de alta frequência geralmente empregam um filtro de cristal. Isso requer um transformador de entrada 4: l e 300 a 800 ohm terminação de saída. Quando os números de terminação são não disponível, use um resistor de 560 ohms para RF. Pra transformador T2, use qualquer lata em miniatura de 10,7 MHz e adicione 15 - 22 pF de preenchimento para diminuir a frequência de ressonância. Este capacitor pode ser instalado sob o placa no conjunto extra de almofadas fornecidas para este propósito. Os dados da bobina são fornecidos para operações de 80 e 20 metros. Para operação em 40,30 e 15 metros, um levantamento de outros artigos de receptor fornecerá valores LC próximos o suficiente para começar. Os formulários T37-2 são bastante pequena. Preparar os indutores de 20 metros é fácil o suficiente, mas a concentração e uma mão firme são necessário para enrolar as versões de 75 metros. Eu usei o nº 36 fio para estes porque estava disponível, mas há sala no formulário para substituir o No. 34. Todos os toróides bobinas e transformadores são colados à placa após a instalação para evitar movimento excessivo e chumbo quebra. Observe que os capacitores de preenchimento de 100 pF são instalados apenas para front-end de 75 metros. Entradas do oscilador e almofadas de montagem para resistor RD requer pinos de solda na parte superior da placa. (Pequenos clipes de pulgas ou fios de resistor descartados são adequados para este propósito.) Depois que todos os componentes forem montados, fios para interconexões são instalados. Corte todas as ligações. no lado longo para facilitar o curativo durante a final conjunto. Loops de terra são sempre uma possibilidade quando os módulos estão interconectados. Para evitar isso, blindagem de aterramento em apenas uma extremidade. Verificação do receptor e alinhamento. A montagem final pode começar após a placa principal ser concluído. Em meus protótipos, o filtro passa-banda é no lado longo para facilitar o curativo durante a final conjunto. Loops de terra são sempre uma possibilidade quando os módulos estão interconectados. Para evitar isso, blindagem de aterramento em apenas uma extremidade. verificação do receptor e alinhamento. A montagem final pode começar após a placa principal ser concluído. Em meus protótipos, o filtro passa-banda é lateral. Ajuste escalonado do estágio de RF para fornecer sensibilidade uniforme em toda a faixa de sintonia do rádio. Para determinar o valor correto para RD, sintonize um sinal extremamente forte e variar a resistência até. A ação do AGC é suave. Muito AGC produz overshoot. Esta é uma condição em que o AGC responde excessivamente, produzindo um efeito de "bombeamento". Tão pequeno AGC permite que o amplificador de áudio entre em distorção. O melhor valor deve cair em algum lugar entre 10K e 50K. Instale o resistor de valor padrão mais próximo. Este projeto tem uma peculiaridade que pode causar alarme durante a fase de teste. Sinais extremamente fortes soará confuso em volume baixo, mas milagrosamente limpar quando o ganho for aumentado. Isto é porque AGC é derivado da saída de áudio, e o a capacidade do AGC de controlar o IF é antecipada pelo controle de ganho manual em níveis de audição muito suaves. Imprecisão em volume baixo indica sobrecarga. A 20 dB. O atenuador de RF está incluído na cadeia do receptor para corrigir esta condição. Na prática, torna-se o segundo natureza para ligar o atenuador quando a banda está aberto e os sinais são fortes. Opções. A adição mais importante é o circuito regulador descrito anteriormente na fig. 5. Isso fornece seguro barato para um projeto bem feito, e limpa a sujeira fontes de energia como sistemas elétricos automotivos e adaptadores CA baratos. Uma vez que estes são os fontes que uso com mais frequência, ambos os meus receptores são regulamentado. Monte o LM-7812 no interior do painel traseiro, e use o cabo de saída positivo como um empate ponto para todos os cabos de alimentação do módulo. Se o zumbido persistir com o seu adaptador AC, pode ser que a ondulação está mergulhando. abaixo da faixa de regulação do LM-7812. Se isso acontecer, instale um resistor de 10 ohms no série com cabo positivo do adaptador ou obtenha um novo adaptador com mais tensão de saída. O circuito medidor opcional mostrado na fig. 1 não é um S-meter totalmente desenvolvido, mas mede o sinal relativo força. Quase qualquer movimento sensível pode ser adaptado a este circuito com o valor apropriado de Rs. Tenha cuidado ao experimentar, pois acidentalmente aterrar a linha AGC destrói o 2N3906. O circuito da antena da sonda de tensão é uma ótima adição quando o receptor vai ser levado junto como um portátil. Esta placa de circuito é montada dentro do gabinete do meu protótipo de 20 metros e conectado a um chicote curto dobrável que se estende pelo topo do caso (o receptor de 75 metros usa um como um externo acessório). Os componentes do pré-amplificador são muito semelhantes aos usados no front-end do receptor, e as mesmas técnicas se aplicam à construção. A DPDT interruptor no painel traseiro aplica energia e traz o pré-amplificador on-line para uso portátil. A antena o aparador é acessível através da parte traseira do gabinete, uma vez que o pico é bastante crítico e pode exigir o reajuste de tempos em tempos. (É uma emoção ouvir VK's e ZL está rolando em um chicote de 60 cml enquanto bebe café na mesa da cozinha!) conclusão. Este é um projeto de receptor muito funcional, fácil de construir a partir das peças disponíveis. O excepcionalmente flexível circuito permite a seleção de planos de frequência alternativos sem modificação da placa. Muitos dos recursos seria de se esperar encontrar em uma comunicação de tamanho normal receptor estão incluídos".

Vejamos abaixo alguns filtros muRata 455 Khz e como confeccionar um filtro escada SSB com filtros cerâmicos SFU 455 Khz de 3 terminais.

Filtros cerâmicos muRata 4 terminais.

As linhas de filtros a seguir 4 terminais são dispositivos de alto desempenho que atingem a atenuação de banda de parada final por meio do uso de vários elementos piezoeléctricos conectados em forma de escada. Algumas das aplicações recomendadas para esses filtros incluem receptores de alta classe, equipamentos de comunicação SSB, pagers de bolso e rádios móveis.
