Telefone sem fio.

Um interessante projeto de extensão telefônica ou telefone sem fio publicada na revista ELÉCTRON 48, autor T. Hara, o projeto é simples para quem tem experiência em RF, requer um pouco de cuidados técnicas, e equipamentos para calibração e melhor funcionamento na montagem, como podem ver o artigo traz os Layout e componentes facilitando a montagem, caberá ao montador ou técnico que quiser monta-lo melhora-lo e alterar alguns componentes como transistores em substituição com outros. Bem o artigo dispensa qualquer comentários por minha parte a não ser elogiar o autor por este projeto fácil e simples, mais um bom projeto para aqueles que querem aprender mais sobre RF e TRX. Vejam e leiam todo o texto do artigo,
Capa da revista da época.
Leiam todo o texto do artigo é muito importante.

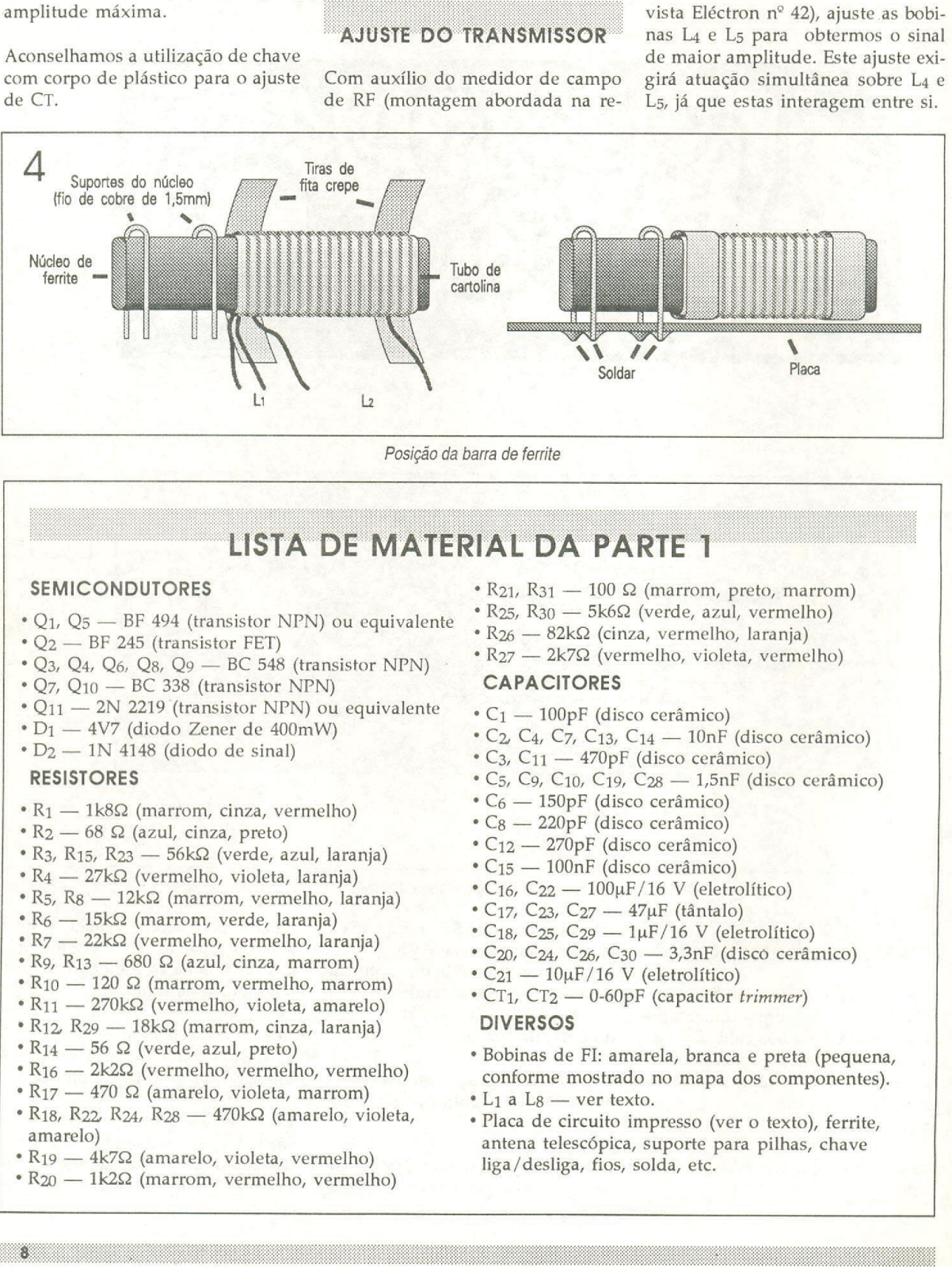

Como confeccionar a bobina receptora de antena, lista de peças.

Em zoom.
Em zoom.
Lista de peças.
Observem nos esquemas que se trata de um receptor super heteródino em AM e um transmissor, a unidade portátil tem um transmissor em 48 Mhz, em AM, e a unidade base um transmissor em 2,7 Mhz também em AM, vamos esclarecer que temos um bom receptor tanto na unidade portátil como na unidade base, se o montador quiser poderá montar os receptores para corujar ondas curtas ou PX e até 50 Mhz, mais terrá de fazer algumas modificações no amplificador de áudio, lembre-se que em 50 Mhz existem estações em FM o que se for captada por um receptor AM o áudio ficará meio mudo e ruim. Espero que gostem deste projeto de extensão telefônica.

Fonte de 13,8 volts 25 amperes estabilizada simples.

Publicada em Eletrônica popular no ano de 1990 vol. 100 número 1, esta fonte serve para estações de PX, e PY, ou até para quem alimenta um som de carro em casa, com uma boa corrente cerca de 25 amperes você não terá dor de cabeça ao transmitir com seu transceptor em SSB, ou com uma linear de potencia 100 watts RF, Usando transistores 2N 3055 que poderá fornecer cada um cerca de 3 amperes, nada impede que o montador coloque mais 3 ou 4 transistores, ou troque os 2N 3055 por outros de potência maior, assim será menos transistores, não esqueça de colocar um bom radiador ou dissipador de calor e que os transistores fiquem bem dissipados. Como já dei um pitaco vou falar do transformador, para quem vai enrolar melhor enrolar o secundário para 19 volts assim terá maior corrente e enrole uma bobina com derivação central de fio 11 ou 12 AWG, coloque dois diodos, segunda opção, os de alternadores de carro poderá servir, o primário do transformador poderá seguir como esta no texto da publicação. Outra coisa o regulador poderá ser outro como o 7812 ou 7815, LM 317, existe uma outra forma de regulador como a da Keletron https://facaemcasa.com.br/Eletronica/Circuitos/Fontes/Fonte%20Keletron%2015A.htmlque também é muito bom. Eu montei uma boa fonte com aproximadamente 50 amperes, fiz testes e ela superou os 40 amperes, vejam em:http://projetosetransceptores.blogspot.com.br/2012/10/fonte-potente-50a-15volts-px-py-completa.html Leiam o testo lá no blog onde eu escrevo sobre a minha montagem que foi um sucesso.
Capa da revista.
.
Começo, leiam tudo com atenção.
Esquema e construção do transformador de potência.
Esquema em zoom.
Leiam com atenção.
Continuação, leiam.
Continuação.
Espero que gostem, e mãos a obra, com pouco dinheiro e pouco material você terá uma boa fonte estabilizada para seus equipamentos de 12 volts em casa.
