Transceptor BETA e BETA ll SSB CW 20 metros.

Um transceptor SSB QRP na faixa de 20 metros de fácil construção e com valor final bem barato. De autoria do Sr. Carlos Maurício Pandolphi Pereira, PS7 PC foi publicado na AN-EP volume 103 número 2, encontramos uma página mais recente do mesmo transceptor apresentado aqui na revista, atualizado BETA II em: http://py2ohh.w2c.com.br/trx/beta/beta.htm outro transceptor em SSB 40 metros do mesmo autor é o ACUÃ: http://www.qsl.net/py2csy/acaua_40 também muito bom. Mais quem quer ver mais transceptores ou assuntos relacionados a transceptores visite o blog: http://projetosetransceptores.blogspot.com.br/e lá verá muito mais. Existem outras páginas na WEB com muitos esquemas.
Leiam todas ás páginas.

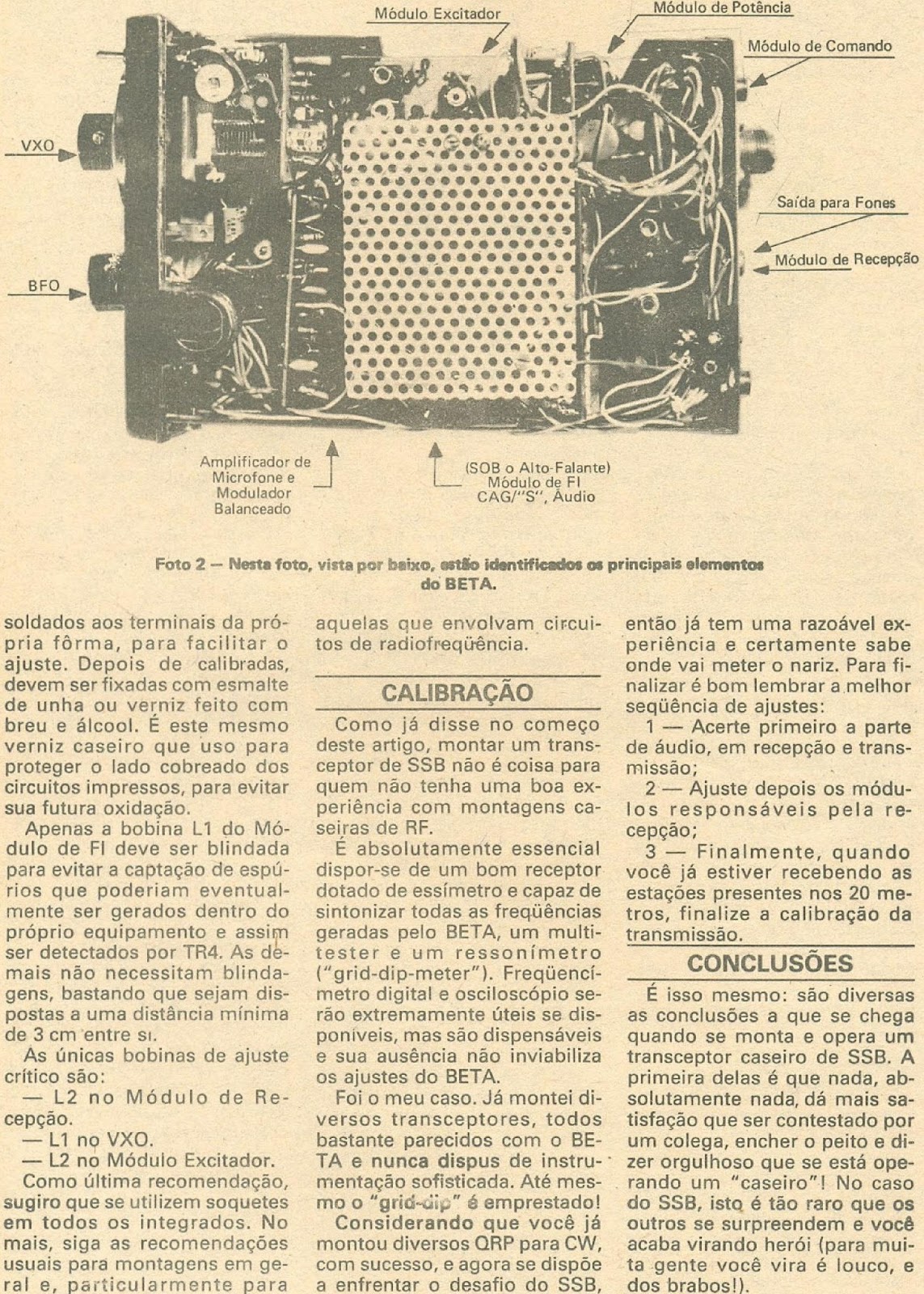

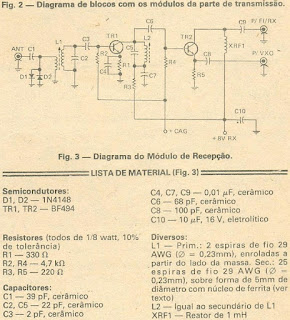

 Vejam agora em zoom algumas partes do esquema do BETA.
Para quem gosta de montagens caseiras de transceptores ou transmissores está na hora de montar um em SSB, e com um bom desempenho para falar com todos que você escutar. Boa sorte.

quarta-feira, 14 de outubro de 2015

Amplificador áudio para carro 48 W TDA 1510 ou TDA 1515BQ.

Excelente Montagem. Amplificador de som para carro 12 volts com 48W de potencia real RMS, com os TDA 1510 ou TDA 1515. A única diferença do TDA 1510 para o TDA 1515 é o aterramento do pino 4 através de um capacitor de 47uF 25V, na configuração em ponte para 24W mono, na configuração estéreo 12W + 12W ligue o pino 4 direto ao negativo que no TDA 1510 é solto sem ligação, talvez precise de um resistor de 1k ligado nas entradas de áudio para negativo antes do pino 2, na entrada de C1. A montagem está detalhada para quem está começando na eletrônica não tenha dúvidas, o único inconveniente é os dois dissipadores de calor são muito pequenos, os dois CI esquentam muito quando está em alto volume de som, melhor seria uma caixa maior com dissipadores maiores e uma ventoinha (cooler) puxando como exaustor o excesso de calor dentro da caixinha, evitando assim o super aquecimento e queima dos CI. Eu quando estava começando na eletrônica comprei pela revista via correio, um kit desse mesmo amplificador a placa PCI e o dissipador era os mesmos, só veio os componentes e a placa PCI, eu montei e usava em um (rádinho) PHILLIPS AM FM, eu coloquei um plug no rádio e retirava o som fazendo assim um som bem alto e potente, mais esquentava muito e queimava o TDA 1510, o consumo era de 2 amperes, eu usava uma fonte Joãozito de 13,8v por 3 amperes.
Pessoal eu achei a nota fiscal do kit que comprei como já havia comentado aqui, bons tempos que o CORREIO era diferente, tínhamos muitas casas que vendia componentes, kits, e aparelhos pelas revistas de eletrônicas, hoje parece que voltamos no tempo para a década de 40 ou 30, o que está acontecendo....
Abaixo nota fiscal do kit do amplificador com TDA 1510.
Matéria completa de montagem amplificador TDA 1510 ou 1515.
Esquema com TDA 1510 em zoom.

Este CI TDA 1510 pode está em extinção, mais eu comprei o TDA 1515 por R$ 8,00 há um més atras aqui na cidade, é uma boa montagem e econômica com menos de R$ 50,00 você tem um bom amplificador e reforçador de som, e se você garimpar em sucatas esse valor poderá baixar até 50% desse valor, o que você tem que comprar mesmo é os dois CI, acho difícil achar em oficinas auto rádios BOSCH com esses CI bom, geralmente o defeito mais comum nesses auto rádios na época era saída queimada, mais se você tiver sorte e achar muito bem, estará com bom som garantido.
