Olá pessoal, eu achei esta antena direcional Yagi para banda dos 20 metros 14 Mhz, em uma antiga revista italiana Sistema Prático outubro 1955, melhor baixar no Datassette, aliás parabéns ao pessoal do Datassette que reuniu centenas de links de revistas, encontramos tudo sobre diversos assuntos. Voltando a comentar sobre esta antena bobinada. Uma antena direcional normal tamanho total 1/4, de 3 ou 4 elementos é muito boa, tem de 5 a 8 dBs tenho experiência em 11 metros, já confeccionei nos anos 90 várias antenas, Yagi quadra cúbica, uma antena móvel bobinada para 11 metros com bobina de carga no começo e coloquei a haste retrátil de antena FM de carro, com aproximadamente 1.00 metros, o cabo era 75 Ohms com aproximadamente 2 metros de tamanho enrolado e colocado na tampa lateral no bojo da moto DUTI 125cc da HONDA, coloquei uma bateria na parte traseira da moto de 12 A de CB 400. Eu modulei muito andando pela cite, fiz vários DX para São Paulo e outras regiões, tenho até cartolina. Então vejam que eu confeccionei uma antena só adicionando uma bobina no começo da haste como teste, tanto é que não tenho nada anotado desta antena, mas o que quero passar para vocês que eu observei, é que sendo de 1/4 tamanho total para 11 metros que é 2.64 metros, ou bobinada com 1.10 metros, a diferença me pareceu pouca, claro que sim tem diferença em perdas de dBs em RX e TX, quanto mais colocarmos elemento no espaço vamos irradiar e captar melhor, então a total de 1/4 de onda é melhor que a bobinada de 1/4 de onda, mas dá para falar e até fazer DX. Então imagina na faixa dos 20 metros uma antena direcional de 1/4 de onda ficaria muito grande cerca de Ex: 5.10 x 2 = 10.20 metros de tamanho para o elemento irradiante. ficaria muito inviável ter uma antena de 3 elementos tamanho total mesmo para 15 metros, então se quisermos uma antena para15, 20 ou 40 metros, teremos que ter bobinas para reduzir os tamanhos dos elementos parasitas e irradiante. A diferença é pouca em se tratando de uma direcional, será melhor que uma "V" invertido ou dipolo que são antenas simples com pouco rendimento em dB e unidirecional.
Capa da revista Sistema Prático.

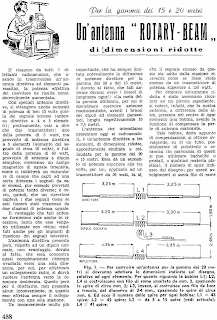

Começo da publicação.
Em zoom esquema para confeccionar antena 20 metros Yagi.
Continuação de como confeccionar a bobina irradiante.
Em zoom.
Em zoom confeccionar Yagi para 15 metros.
Continuação da publicação.
Continuação da publicação.
Continuação e final da publicação.
