Controle remoto 38 Mhz automotivo ou residencial.

Vocês, que curte e gosta das publicações do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês muito agradecido.
Olá a todos que acompanha nosso blog. publico um Controle remoto automotivo ou residencial, foi publicado nas revistas Saber Eletrônica 234 e 245 de 1992, autor do projeto Pedra T. Hara. Para os brasileiros ou quem entende o português podem ler e entender todas as informações do projeto. Mas quem quiser traduzir a publicação da revista em PDF, copiando o trecho e colando no google tradutor. O projeto é simples para quem já tem alguma experiência com RF, temos o transmissor na parte 1, controlado a cristal 38 Mhz só oscilador com aproximadamente 120 Miliwatts de RF. O transmissor poderá ser modificado para maior potencia RF, em Q1 podemos substituí-lo por um 2N3866, ou acrescentar mais uma etapa amplificadora de RF com o 2N 2219 oscilando e um 2N3866 amplificando, assim teremos mais de 500 Miliwatts podemos chegar a uma boa distância para acionar o receptor. Mas isso implica na substituição das baterias com maior corrente para ter autonomia e durar mais. Temos o receptor do tipo superheteródino com apenas uma FI e um filtro cerâmico de 455khz, mas o autor colocou um oscilador controlado por conjunto LC, onde não tem estabilidade de recepção não é bom, o melhor seria ter um oscilador controlado a cristal de 37.545Mhz, sendo o cristal de 38 Mhz no TX, vejam que RX 37.545 + FI 455 = TX 38 Mhz, vocês podem usar outros cristais neste projeto que já é em VHF, cristais em torno de 35 a 49 Mhz, se você não tiver um cristal exato com diferença de 455khz, mas tem um que dá entre 500khz a 400khz ajuste retirando ou colocando algumas espiras do mesmo fio FI, se for entre 400khz veja se adicionando sobre C8 um capacitor entre 47 a 100pF, mas terá de retirar o filtro cerâmico, pois o canal de FI não é mais de 455Khz e sim um canal que você fez. Bem vejam às fotos e baixe as revistas pelo novo site datassette.org, nossos agradecimentos ao site datassette.org por disponibilizar centenas e centenas de livros, manuais, revistas, softwares. E se você gosta de montagens de transceptores, Walkie Talkie, transverter, dicas e chucrutes no Cobra 148 GTL e muito na área de RF acesse nosso blog.
Começo da publicação revista.
Diagrama em blocos e esquema TX.
Em zoom esquema do TX.

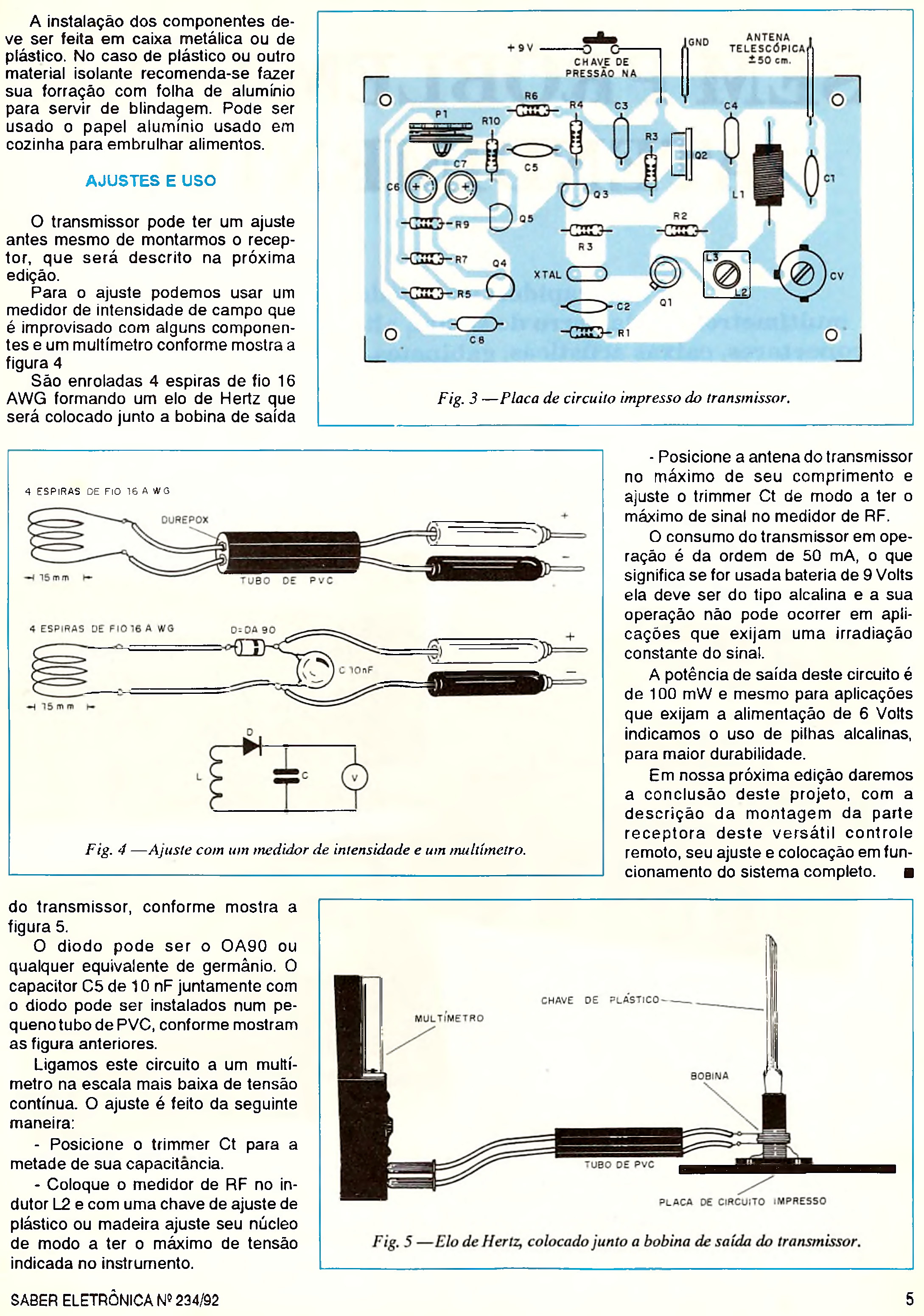

Ajustes de RF para maior potencia saída.
Segunda parte e receptor.
Esquema do receptor em zoom.
Lista de componentes do receptor.
PCI lados cobreado e dos componentes.
Ajuste do receptor com multímetro.
