Um excelente Transverter, para você que quer conhecer e modular na faixa dos 6 metros 50 Mhz, com seu Walkie Talkie transceptor de 2 metros 144 Mhz, poderá ser em FM ou SSB. Os esquemas atualizados e desenhados por mim, estão publicado em nosso blog. O manual original foi publicado no site em PDF. O autor deste site fez um belíssimo trabalho em PDF, do transverter ALAN CTE TR45 de minha publicação, fotos, esquemas aqui do blog, é muito bom salvar. Sobre o Transverter KIT TEN-TEC 1209, este transverter assemelha-se ao TR45 que transmite e recebe em HF, o TEN-TEC 1209 tem frequência muito mais alta, opera em VHF 2 e 6 metros. Mas podemos modifica-lo para ser como o esquema do TR45. Notem que seu Mixer em anel a diodos, igual ao TR45, controlador de tensão +Vcc RX, TX comutação a transistor, já o TR45 temos um relé, a comutação dos circuitos RX e TX são feito a diodos, enquanto que o TR45 temos relé. Vamos aprofundar mais no Transverter TEN-TEC 1209: O autor do manual completo, descreve claramente com detalhes e ilustrações os circuitos e componentes Layout da PCI, confecção T4, T5, esquema, posições dos componentes no gabinete, e tudo para montar este transverter com êxito. O manual em Inglês tem alguns erros em componentes más já corrigidos. Podemos converter partes do manual para OCR e traduzir, pois o manual é muito grande. A publicação do original está em PNG aqui no blog, desculpe-me não traduzir, demora muito converter o arquivo, mas ai está todo manual espero que gostem.

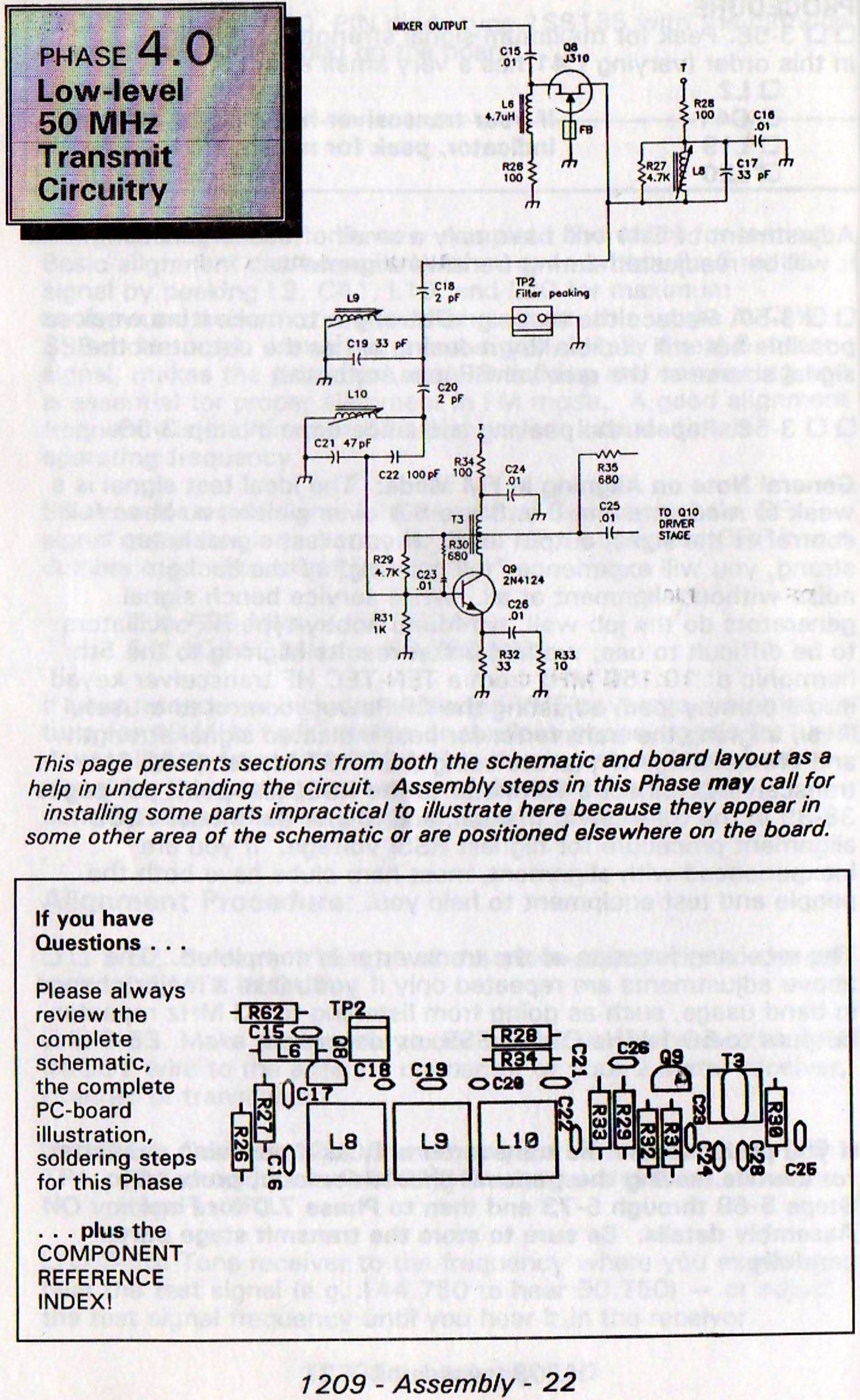

Original esquema Transverter 6 metros.
PCI Transverter 6 metros.
PCI layout Transverter 6 metros.
Schematic Transverter 6 metros Model 1209.
