Este transverter foi publicado na revista ELECTRONICS Australia, april 1976. Paginas 42 a 49. Autor Ian Pogson. Se você quer modular de seu PX (CB) em 80 metros. Atenção para a faixa com licença da ANATEL. O autor descreve com figuras como confeccionar os indutores, figura do protótipo. O projeto é simples, devemos observar que alguns componentes são antigos e não tem mais no mercado. O estágio de recepção e mixer 3.5 Mhz, foi usado um MPF 121 Mosfet canal N porta dupla, já extinto. No amplificador de TX, TR4 BC 108, no driver e na saída Push Pull 3 transistores 2N 5590 TO-72. No nosso blog tem muito mais sobre este transverter com atualizações, e muitos esquemas de transverter.
Capa da revista.
Foto em zoom protótipo. Transverter 27 - 3.5 Mhz.
Começo publicação e foto protótipo. Transverter 27 - 3.5 Mhz.
Esquema atualizado L3 erro. Transverter 27 - 3.5 Mhz.
Esquema em zoom transverter 27 - 3.5 Mhz atualizado erro L3.
Foto protótipo lado cima, Mosfet.
Foto protótipo aberto lado cima.
PCIs lado componentes e ligações.
.png){kind=spacer}
Assim fica melhor visualização das PCIs.
.png){kind=spacer}

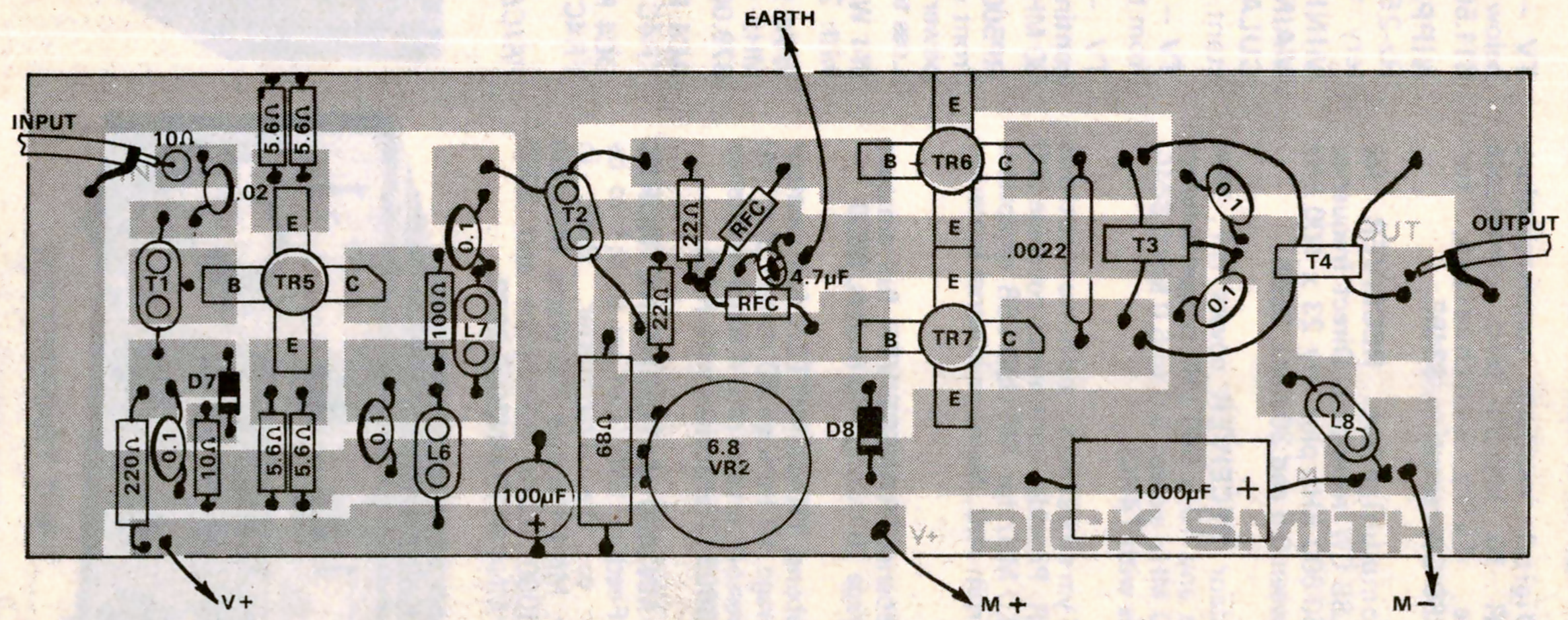

PCI lado componentes Rec. Mix. Oscilador. TX Mix. TX Amp.
PCI lado componentes Driver e PA zoom.

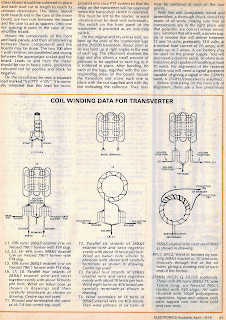

Vejam como confeccionar ás bobinas e transformadores RF.
Bobinas e transformadores de RF em zoom.
Lista de peças.
Lista de peças em zoom.
Ultima página do projeto, filtro 27 Mhz e lista de peças.
Filtro entrada 27 Mhz alto "Q" e termino da lista de peças.
