Play transmissor 27 Mhz AM.

Pessoal, quem curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Este transmissor na faixa de 27 Mhz CB em amplitude modulada com um canal a cristal, foi publicado na revista Italiana Radio Elettronica de 1973, o projeto é simples e pode ser montado por qualquer principiante em eletrônica, claro que ás formas das bobinas não vão ser fácil de achar, tem também os transistores e o CI de áudio que não vão achar mesmo, mas tudo pode ser substituídos, sem problema e ainda fica melhor, menor, e mais econômico se montado com pilhas na versão Walkie Talkie, claro que você terá de montar um receptor de preferencia super heterôdino AM na mesma frequência de transmissão, se optar por montar em uma caixa maior para usar na sua casa como estação base ligado a uma antena direcional com 8 a 12 metros de altura e estacionária baixa você fará contatos de até 2.500 Km de distância dependendo da propagação. este transmissor tem uma potencia de RF em torno de 4W, para potencias mais elevada vocês devem pesquisar outros transistores mais potentes, mas cuidado no consumo de corrente, o áudio também terá de ser elevado, bem se você gosta dessas montagens visite nosso blog com diversos projetos e esquemas de vários transceptores em outras modalidades de transmissão, click neste link vocês vão achar diversos transceptores em AM fácil de montar em 27 ou 50 Mhz, vale apena, ao acessar o link do blog vá no lado direito e escolha o ano, mês, e veja os projetos. Agora vamos ao nosso transmissor vejam conteúdo na integra da revista com todo projeto.

Capa da revista Italiana.

Começa aqui o projeto do Play TX 27 Mhz.

Em zoom protótipo Play TX 27 Mhz.

Diagrama em blocos do Play TX 27 Mhz.

Análise dos circuitos vale a pena ler.

Em zoom esquema original do Play TX 27 Mhz.

Em zoom PCI lado cobreado do Play TX 27 Mhz.

Em zoom PCI lado dos componentes, que por sinal são grandes,

hoje podemos substituir por componentes menores e melhores.

Lista dos componentes Play 27 Mhz.

Algumas fotos e como confeccionar L1, L2 Play TX 27 Mhz.

Finalizando o Play TX 27 Mhz.



Pessoal vocês podem pesquisar na WEB outros transceptores o qual você se habilita a montar por achar mais fácil ou de adquirir os componentes, fica a critério de cada montador saiba que para mim os melhores transceptores mesmo que simples tem que ser em SSB, depois mais simples ainda os DSB, os AM fica uma última alternativa. Muito obrigado.

Waldir.

Receptor AM super heteródino UK 365 CB 27 Mhz.

Pessoal quem curte e gosta das publicações do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Este receptor super heterôdino em amplitude modulada AM foi muito divulgado nas revistas da Europa, a revista italiana Radio Elettronica -09 de 1972 publicou uma matéria como montar este bom receptor AM inclusive a caixa para abriga-lo, vendido nas revistas este receptor se assemelha ou melhor é idêntico a um outro receptor de 27 Mhz AM que também foi muito divulgado nas revistas da época ele é o receptor RV 27, será publicado depois para que os senhores vejam ás semelhanças dos dois esquemas, são ambos muito bons, deixando a desejar alguns circuitos como silencioso squelch, um bom oscilador local, um filtro NB ANL, um medidor de sinal, se bem que UK 365 tem seu oscilador local com diodo varicap para sintonia, com sintonia fina incorporado. o RV-27 tem uma sugestão na sua primeira página para colocar um medidor de sinal. a revista completa com o receptor UK 365 poderá ser baixada em PDF. A matéria desse receptor também está aqui. Meus agradecimento aos criadores das páginas de todas estas relíquias revistas velhas italianas da década de 50 a 90, fico fascinado e ao mesmo tempo surpreso como na década de 70 havia tantas revistas boas com muitos esquemas de transceptores na Europa, aqui no Brasil  pelo menos na minha cidade na década de 80 não achávamos quase nada sobre Radioamadorismo e montagem de transceptores, só eram publicados algo sobre Radioamadorismo na revista Eletrônica Popular, que era a vendida por aqui. Bem

Capa da revista  receptor AM UK 365 CB 27 Mhz.

Foto em zoom capa da revista receptor AM UK 365 CB 27 Mhz.

Começa aqui toda matéria do receptor AM UK 365 CB 27 Mhz.

Esquema normal revista receptor AM UK 365 CB 27 Mhz.

Zoom esquema receptor AM UK 365 CB 27 Mhz.

Mais um esquema receptor AM UK 365 CB 27 Mhz.

Foto do protótipo UK 365 CB 27 Mhz.

PCI lado componentes.

Zoom foto protótipo revista receptor AM UM 365 CB 27 Mhz.

Lista de peças do receptor.

Zoom lista de componentes receptor AM UK 365 CB 27 Mhz.

Terminais dos semicondutores transistores do circuito UK 365 CB 27 Mhz.

Caixa para abrigar receptor UK 365 CB, melhor montar em uma toda metálica.

Esquema fonte de alimentação.

Esquema fonte de alimentação receptor AM UK 365 CB 27 Mhz.

O transistor poderá ser o BD 135, os diodos poderão ser 1N 4001 a 1N 4004.

O transformador poderá ser um de saída 14 + 14 volts por 1 ampere, para dois diodos, ou 14 volts para quatro diodos.



Protótipo receptor.

Final da matéria receptor AM UK 365 CB 27 Mhz.



Esquema CB 144 transceptor a cristal

Este transceptor não tem o famoso PLL, eu resolvi publica-lo para eventuais montagens de transceptores sem PLL e com tecnologia ultrapassada, ele tem alguns cristais que multiplicado e subtraindo resulta em uma frequência de recepção e transmissão, podemos assim se dispusermos de vários cristais combinar ás frequências formando assim um bom transceptor de vários canais dependendo da chave usada e dos cristais ligados a mesma. Bem está ai, acho que um bom montador de TRX deve ter este esquema salvo e até tomar como base em algumas montagens de TRX.

Esquema em zoom.

Transceptor Zodiac P 3003 Walkie Talkie AM.

Um simples Walkie Talkie em AM muito simples totalmente a transistores da década de 70, com 3 canais a cristais e com potencia de aproximadamente 1W RF, vale apena salvar este esquema.

Esquema em zoom.

Transmissor e modulador 27 Mhz CB AM 3W

Pessoal, quem curte e gosta dos projetos do blog, por gentileza olhem às propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Publicado na revista Nuova Elettronica N 204, este transmissor 27 Mhz em amplitude modulada poderá fornecer uma potencia de 3W RF com os transistores originais segundo a publicação da revista, o circuito é bastante fácil e já vem tudo explicado na integra, inclusive fotos, faltando apenas os Layout da PCI lado cobreado, mas para o montador mesmo iniciante será fácil confeccionar ás PCI dos esquemas todo por um, ou seja transmissor, modulador e até o receptor já em uma só placa, adicionando: Etapa de pré seletor antena, oscilador local - 455 Khz, misturador e canal de FI 455 Khz, adicionar um potenciômetro como volume para o mesmo modulador de transmissão que será aproveitado em recepção, uma chave de 2 posições x 4, ou comutação a diodo e +B, com uma simples chave ON OFF PTT pronto, você vai transmitir com uma razoável potencia e com uma boa antena poderá até fazer contatos com outras regiões DX, dependendo da propagação, poderemos substituir os transistores do transmissor, para oscilador de 27 Mhz 2N 2222 por um 2N 2369, FT1 por PMF 102, 2N 5485, ou BF 245, ATENÇÃO: observe os terminais do BF 245 ele é ao contrario do J 310, o J 310 tem uma potencia em torno de 600 mW, e é o ideal para VHF, já os demais citados tem praticamente a metade, outros J FETs canal N poderão ser experimentados. se quiser eliminar o FET colocando um transistor BD 135-16 no lugar porem terá de fazer mudanças no circuito para alimentação base do transistor, e aumentaremos a sua potencia de saída RF, colocando TR1 2N 3866, FT1 por BD 135-16, TR2 BD 329-16, TR3 2SC 1306 ou 2SC 2166, como os dois últimos são difíceis de achar originais e caro, podemos substituir por FET IRF 520, ou por 2SC 3420, ou colocando dois BD 329-16 em paralelo, porem não terá a mesma potencia com FET ou 2SC 1306, assim teremos um transmissor com maior potencia RF, até 5 W RF em 13,8 v, não precisamos mexer ou trocar o modulador, pois o TDA 2002 já tem potencia da ordem de 5 W áudio, melhor o TDA 2003 fornece uma potencia da ordem de 10 W áudio, segundo datasheet. Eu montei em 1991 quando vendi meu cobra 148 GTL, e fiquei sem modular, estava iniciando na eletrônica, bem já contei a história lá no blog, vejam a modificação que eu fiz com transmissor de uma revista que me deu mais de 5 W de RF, eu modulava direto com o Sudeste, Sul do Brasil, todos pensavam que eu estava com cobra 148 GTL, me chamavam para SSB ou outro canal, eu mentia que estava modulando com um rádio com um só canal velho, eu tinha medo e também não queria me expor ou me engrandecer, eu estava muito alegre com minha montagem, e eu nunca tinha visto esquemas de transmissores com o TDA 2002, adicionei mais um pré no eletreto que ficou expansivo, eu liguei na antena de 4 elementos Yage, ROE 1:1, coloquei o cristal de 27.125 Mhz canal 14 CB, do meu velho Walkie Talkie Roadstar, que depois a caixa viraria meu transceptor de 4 FIs para 50 Mhz, está tudo no meu blog, vejamos lá. Aqui veja o transmissor e o receptor que eu montei e modulava, primeiro montei o receptor em uma caixinha de radio AM FM velho pequenininho, sem ter a ideia de fazer o transmissor, depois em 1991 montei o transmissor em uma caixa de amplificador de carro, coloquei uma chave dupla ligando a alimentação do TX e RX, depois desmanchei e na caixa fiz o transceptor de 50 Mhz 4 FIs AM, também está no blog: vejam: esquema original do receptor. As caixinhas do Walkie Talkie Roadstar 11 metros, e a caixinha que montei o transmissor de 27.125 Mhz, viraram transceptores, vejam ás fotos e os esquemas estão a baixo da página, vejam o resultado como eu faço a PCI e desenho o projeto a lápis antes de monta-lo, eu já estava me desenvolvendo e ficando experiente em RTX,  é assim pessoal, não se limite ao ver um esquema, sempre pense em melhora-lo, ou modifica-lo para ele ficar melhor é preciso muitos dedos queimados, tempo, paciência, persistência, e acreditar em você e no seu trabalho. procure fazer tudo certinho e bonito, quando não souber de alguma coisa ou tem dúvidas pergunte a um amigo que tem mais experiência que você, no meu caso eu sempre perguntava ao meu amigo Veridiano, ele era meu engenheiro nas horas de aperto, ele sempre me incentivava, e tudo para ele se torna simples, fui adquirindo esse jeito de pensar dele, e o que faço sempre penso que vai dá certo. Pessoal eu já contei lá no blog que antigamente só conhecia transmissão em AM e FM, claro que são ás mais fáceis de montar transmissores, isso  devido ás revistas aqui no Brasil só dá mais divulgações em transmissores nestas modalidades, era muito raro antigamente eu ver um esquema de transmissor em SSB, aliás nunca vi, é igual a cabeça de bacalhau, até um dia na década de 90 meu amigo Veridiano me mostrar um livro handbook de 1975 em espanhol Argentino, com esquemas de transceptor e transmissor em SSB, um amigo tinha doado a ele, este ano na sua mudança de cidade ele me presenteou com o handbook, fiquei muito agradecido pelo presente meu amigo. Em 2009 quando eu entrei neste mundo da WEB vendo esquemas de colegas brasileiros que são verdadeiros gênios em montagens de transceptores SSB com CI TA 7358P, NE 602, NE 612, e transistores, e o famoso filtro a cristal de 10 Mhz, fácil fácil de fazer o chamado "filtro escada", com apenas 4 cristais em série, e 3 ou dois capacitores ligando cada saída dos cristais a negativo ou massa, antes década de 70 tinha que ter bobinas nos esquemas e era mais uma complicação em montar um transmissor em SSB. Pessoal depois vou postar mais outros esquemas. Contei um pouco de minha história para os que ler e são iniciantes tenha maior vontade em seguir com a eletrônica, e montagens na área de transceptores, se gostarem e quiser ver mais sobre o assunto no nosso blog.
Talvez ás imagens não saiam nítidas, e na conversão de PDF para JPEG para postar.

Fotos transmissor CB acima e modulador AM baixo.



Em zoom fotos Transmissor e modulador abaixo.

Continuação.

Esquema parcial oscilador pré RF, podemos trocar o TR1 2N2369.



Em zoom esquema oscilador 27 Mhz e pré RF.

Completando o esquema do transmissor CB 3W, e lista de peças.

Em zoom esquema do transmissor CB 3W, excitador e PA RF.

Lista de peças transmissor 3W CB.

Terminais dos transistores e FET.

Aconselho para quem vai montar ler até entender todo projeto.

Como determinar filtro LPF passa baixo, breve explicação.

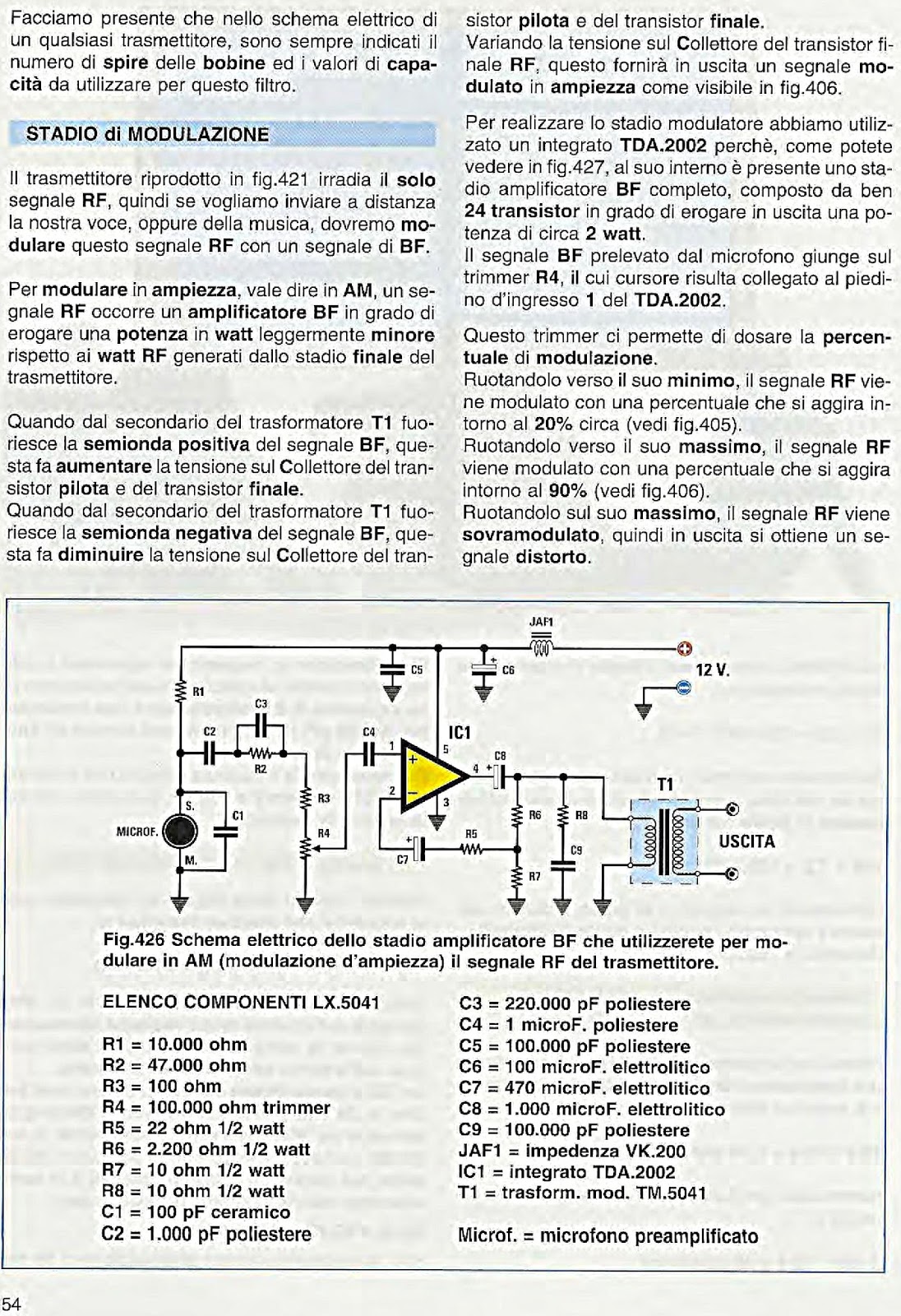

Vamos a parte do modulador em amplitude modulada.

Em zoom esquema do modulador transmissor CB 3W e lista de componentes.

na saída de R4 podemos adicionar um pré com BC 549, ou 2N 3904, IC1 pode ser TDA 2003.

Esquema interno TDA 2002 e confecções das bobinas transmissor CB 3W.



Em zoom como confeccionar ás bobinas transmissor CB 3W.

PCI lados dos componentes e dissipadores no excitador e saída RF, confecção de L5, L6.

Podemos substituir FET 1 por BF 245, TR2 2N 3866, TR3 2SC 3420 ou dois BD 329-16 em paralelo, observe os terminais dos transistores em relação a PCI.

Em zoom PCI lado dos componentes e dissipadores TR2, TR3. ATENÇÃO: Em TR3 coloque um dissipador maior, o da foto é muito pequeno, vai superaquecer o TR3, e queimar.

FT1 BF 245 é ao contrario da PCI abaixo

Modulador com TDA 2002, com potencia de 3 a 4 W RMS, ideal para nosso transmissor CB 3 W.

Calibrando com um circuito de carga RF no multímetro.

Leia é importante continuação.



Esquema do circuito de carga de RF para 75 ou 50 Ohm,

Podemos fazer com trimpot de 1k  um diodo 1N 60 e um capacitor de 10n.



Em zoom esquema do circuito de carga de RF.

Leiam continuação, vista dos componentes PCI.

Continuação.

Regulando saída de RF PA.

Ligação do modulador ao transmissor CB 3W, se o áudio ficar ruim, inverter a saída de T1 em J1

Como ter maior rendimento em seus contatos mesmo na cidade com uma simples antena dipolo, só que essa medida está um pouco diferente, com cabo coaxial de 50 ou 52 Ohm, tem que ser 2,63 metros aproximadamente, regular ROE para mais baixa possível no canal de transmissão CB.

Continuação e fim da matéria do transmissor CB 3W AM.

Pessoal desculpe eu talvez não saiba organizar ás palavras corretamente e explicar direitinho, é a falta de tempo e correria, mas procuro passar do melhor jeito e explicar corretamente. Muito obrigado.
Waldir Cardoso.
