Este simples pré de microfone com beep, postado página autor Sr. JR8DAG Masato Kanno. E da página do Sr. JG3ADQ Filtros na entrada de microfone HPF, LPF. Com pré amplificador de microfone e compressor. São fáceis de montar em casa, e que dará um áudio em sua transmissão muito melhor e satisfatório para quem ouve. Vejam em nosso blog alguns esquemas.
Vamos ao PTT pré compressor e beep do Sr. JR8DAG. Leiam a tradução de sua página na integra em português pelo Google tradutor.
[Explicação do circuito]
O compressor de microfone usa o circuito do kit de compressor de microfone filtrado de 2007kHz da série Terakoya #154 da FCZ Laboratories (fechado em 1). O sinal amplificado pelo 2SC1815 (Tr1) é comprimido usando as características de tensão de avanço dos dois diodos de barreira Schottky para comprimir o sinal de áudio. O sinal comprimido é passado através de um BPF com uma frequência central de 2 KHz para suavizar o som e torná-lo mais fácil de ouvir. VR1 é para ajustar a saída do microfone. O kit da série FCZ Terakoya foi projetado para ser usado em 1V, mas para operar em 3V, um resistor de 9Ω foi adicionado ao emissor do 2SC1815 para ajustar o ganho.
Standby Pi é um Pi de calibração standby! Eu me referi ao circuito do NT-10 Standby Pea vendido pela Kaho Radio. Um circuito oscilador deslocado de fase usando o 4SC2 (Tr1815) oscila um sinal de aproximadamente 4 kHz. O circuito em torno de Tr2 e 2 é usado para controlar o tempo de oscilação, e o comprimento da torta de espera é ajustado por VR3. A tensão da fonte de alimentação é de 2V, o que permite uma operação confiável.
O interruptor de alimentação usa um interruptor deslizante de dois circuitos e dois contatos. Ao inserir um circuito na linha PTT, o PTT não funciona a menos que a energia seja ligada e a transmissão errônea seja evitada..
Esquema em zoom.
Este trabalho é um microfone de mão com um compressor de microfone embutido para garantir uma melhor modulação e uma função de chave de espera para notificar a outra parte da transmissão e recepção ao operar com a máquina QRP de fabricação própria usada pelas autoridades. Até agora, produzimos microfones de suporte (STM-2, STM-2013P) com um compressor de microfone embutido e ervilha de espera, mas pensamos que se pudéssemos reduzir o tamanho de um microfone de mão para o tamanho de um microfone de mão, seria mais fácil de usar para operações móveis. O nome era "STBYP-HDMC2020" no sentido de um microfone de mão com uma ervilha de espera embutida produzida em 2020.◎ Visão geral
(1) Microfone de mão com microfone embutido, compressor e xixi de espera. O tamanho é de 60 mm× 90 mm× 45 mm (excluindo saliências), e o peso é de 006 g, incluindo a bateria de níquel-hidreto metálico do tipo 95P.
(2) Compressor de microfone embutido para aumentar o grau médio de modulação.
(3) Built-in standby xixi para facilitar a comunicação à outra parte da transmissão e recepção.
(4) A estrutura é de fácil acesso ao interior, facilitando a substituição da bateria e a realização de manutenção.
◎ Sobre o circuito (2021.03.17)
A descrição do circuito está descrita na página do diagrama do circuito.
◎ Engenhosidade na produção (2021.03.08)
Na fabricação de um microfone de mão com um compressor de microfone embutido e standby, desenvolvemos as seguintes medidas.
(1) Como resultado da busca por um estojo que possa conter circuitos e baterias e seja grande o suficiente para ser segurado na mão, usei um estojo plástico de 180 ml vendido pela Daiso.
(2) A fim de encaixar componentes de circuito, vários interruptores e baterias em um estojo com espaço limitado, o método de montagem foi concebido.
(3) A bateria adotou um pequeno tipo 5P, enquanto uma tensão de 006 V ou mais necessária para a operação pôde ser obtida.
(4) Para facilitar o acionamento do interruptor PTT, o botão de roupa foi acoplado ao interruptor.
um vídeo deste trabalho Eu criei um vídeo deste trabalho e postei no Nico Nico Douga e YouTube. O link é o seguinte:・Compressor de microfone / Microfone de mão compensado de espera embutido (STBYP-HDMC2020) (2022.02.22) - Nico Nico Douga (Clique aqui para a versão do YouTube)
◎ Usabilidade, etc.
A partir de 2021, eu o uso principalmente como um microfone externo para o JR8DAG-6AM2020W. O compressor do microfone melhorou a clareza da modulação, e o xixi em espera foi bom tanto em qualidade de som quanto em tempo, o que foi eficaz em informar à outra parte que a troca havia sido feita da transmissão para a recepção. Gostaríamos de usá-lo a sério a partir da temporada Es 2021 e verificar sua usabilidade durante a operação móvel.
Aparência desta obra (1) (exterior) Tamanho: 60×90×45 (mm), Peso: 95 (g)
Utiliza uma caixa plástica de 180ml obtida da Daiso.
Vejam PTT aberto e bateria.
Filtros de Baixa Frequência HPF LPF jg3adq.
◆Papel dos circuitos (2006/08/26)
No caso de um transmissor SSB, a largura de banda é determinada por um filtro de cristal, mas no caso de um DSB, é necessário limitar a largura de banda na seção do amplificador do microfone. Nesta página, vamos examinar as características do LPF (filtro passa-baixa) e do HPF (filtro passa-alta).

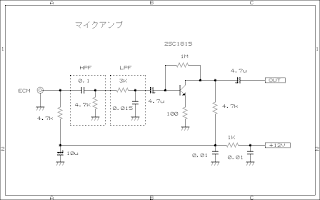

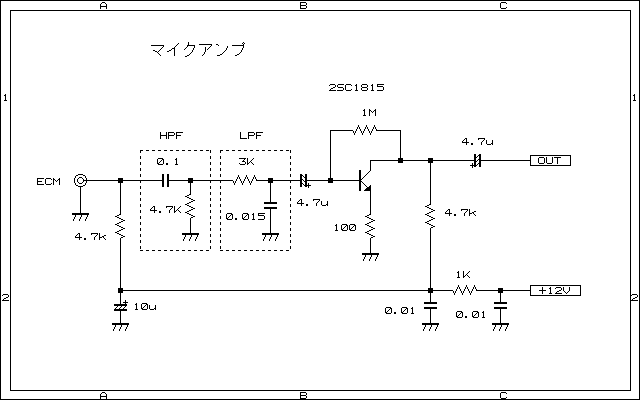

A parte do amplificador do microfone é um circuito como o abaixo, e as características do microfone capacitor são adicionadas a isso para criar uma característica abrangente. Quando fiz um transmissor DSB e monitorei suas ondas de rádio, achei que seria melhor aumentar um pouco mais o valor do LPF e diminuir as altas frequências.
