Um transmissor na faixa (CB) 27 Mhz que foi publicado na revista Radio Elettronica Julho 1972. Este simples transmissor de apenas 2 transistores em TX e modulação em AM, poderá servir como Walkie Talkie se acompanhado de um receptor na mesma frequência, o receptor poderá ser um simples regenerativo, conversão direta, ou super heteródino, aliás para um bom Walkie Talkie o melhor é um receptor super heteródino e sensível. A razão é que se for construído dois deles para QSO local com antena telescópica de 1,5 metros com bobina na base ou no meio. Dois destes nesta faixa poderá cobrir distâncias de até 2 Km com apenas 12 volts e 2W de saída de RF. Esta distância poderá ser mais ou menos, devemos levar em consideração alguns fatores, como: Faixa da frequência, região, país, condições topográficas, altitude, obstáculos, montanhas, prédios, antena, alimentação, entre outros. Um bom Walkie Talkie AM, tem que ser super heteródino, ter um filtro ANL, silencioso ou squelch, potencia saída RF acima de 2W, baterias de Li-tion, antena telescópica superior a 1,5 metros bobinada, se for na faixa de 11 metros, ou um quarto de onda se for em 6 e 2 metros. Um transceptor em 6 metros tem sua antena reduzida e a faixa é muito melhor, menos congestionada, pois a propagação é mais difícil, porem devemos sempre tentar comunicações locais. Podemos montar Walkie Talkie simples nesta faixa, porem não devemos esperar muito, por ser receptor regenerativo. Um simples Walkie Talkie em SSB 50 Mhz, tem melhor desempenho e melhor comunicação loca e DX. Vejam mais sobre este transmissor no blog com desenhos esquemas atualizados.

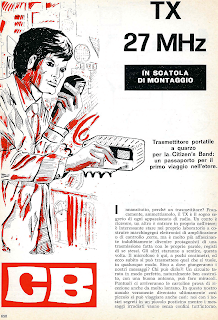

Capa da revista Radio Elettronica.
Publicação revista Transmissor 27 Mhz (CB) 2W.
Esquema com erros grosseiros em componentes ligações desenho e trilhas PCI.
Esquema em zoom e atualização dos componentes, ainda tem alguns erros.
PCI lado dos componentes e lista de peças.
Em zoom PCI lado dos componentes.
Confecção dos indutores e PCI lado cobreado.
Em zoom PCI lado cobreado.
Foto protótipo e ligação PCI.
Em zoom protótipo montado.
Ajustes e foto dos indutores.
