Feliz Natal Feliz e próspero 2022.

Com a chegada das festas natalinas no final de cada ano, ás atenções se voltam para: Presentes, solidariedades, confraternizações, e acima de tudo o amor. Mesmo nestes tempos que estamos vivendo com: Drogas, desumanidades, injustiças, violência. É um vírus que está entre nós e não percebemos pois são seres humanos que tiram a vida de outro, cometem injustiças, ao contrário do vírus do COVID-19 que todos se protegem com medo da morte. Mas fiquem sabendo que o pior vírus é aquele que está junto entre nós podemos vê-lo e somos impotentes diante dele, pois a violência também mata. Quando é que o ser humano vai ser racional e ser benevolente, humano, amoroso, prestativo, solidário, amar ao próximo como a si mesmo. Vamos refletir chega de violência contra todos e tudo, sejamos diferentes neste planeta que foi criado para nós habitarmos e que é tão lindo. Eu desejo a todos os habitantes da terra um Natal cheio de amor, alegria, confraternização, humanidade e um feliz ano de 2022 cheio de muita paz, alegria, saúde e justiça, e que o senhor Jesus Cristo entre em cada coração em cada família em cada casa, e que o todo poderoso Deus criador dos céus e da terra esteja abençoando nossas famílias e nossos lares. Feliz Natal, Feliz 2022.

Meus sinceros agradecimentos a todos que acessaram e acessam o blog, espero contar com vocês no novo ano que se aproxima. Abraço. Waldir Cardoso.

Linear 27 a 30 Mhz 140W AM FM SSB.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Este linear ou amplificador de RF TX foi publicado na revista CQ Elettronica Janeiro 1988. Este projeto poderá ser modificado tendo que os circuitos estão ligados em paralelos para somar maior potencia, os transistores de potencia podem ser outros como MRF 455 o que fornece 60W em 30 Mhz a 12,5 volts ou MRF 450 que fornece 50W em 30 Mhz e 12,5 volts, o circuito poderá ser montado único, com MRF 454 que fornece 80W em 30 Mhz a 12,5 volts ou MRF 450 É um exagero montar um linear para 140W, em 27 Mhz, além do mais é lento suicídio operar com tanta potencia, e sem falar nas leis de comunicações de certos países. Em SSB o bastante com uma boa antena direcional Yagi ou cúbica de quadro a 10 ou 12 metros de altura do solo e são seus 50W RF, chegará em todo o mundo com estas boas antenas e se tiver propagação favorável. Leiam lá na revista ou copie e cole no Google tradutor, pois não deu para eu fazer isso nesta postagem. Vejam aqui no blog outra publicação linear para 27 Mhz. As figuras estão agora de baixo para cima, são coisas do blog. Vejam algumas modificações que fiz neste projeto no nosso blog.

Esta é a ultima página do linear 27 MHz.

Lista de componentes em zoom.

Esquema em zoom do linear para 27 Mhz.

Começo da publicação da revista.

Capa da revista.

Transmissor Banda lateral 10M 28Mhz.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Olá este transmissor QRP para 10 metros ou 28 Mhz foi publicado na revista 73 Amateur Radio Today em Outubro de 1991. Segundo o autor com uma potencia em torno de 1W RF transmitindo em Banda lateral dos 10 metros, este transmissor poderá ser adaptado para os 11 metros (CB) 27 Mhz PX, modificando seus indutores, e combinação das frequências para 26 a 27 Mhz. Vamos ler com atenção, para quem quer montar o que diz o autor sobre este transmissor com a tradução do Google tradutor.

Transmissor Banda lateral de 10M.

Adicione voz à sua estação QRP. por Bruce Auld NZ5G

Descrito neste artigo é relativamente simples. VFO controlado, faça banda lateral dupla transmissor com saída de 1 watt em 10 metros. É capaz de comunicações fáceis e confortáveis. Por exemplo. Enquanto este transmissor ainda estava com pão, com suas entranhas espalhado por toda a minha estação mesa de operação. Eu contato K7EVL em Wenatchie, Washington. na primeira chamada. Ele checou meu sinal, e ele, meu Katie, de dois anos. e eu tive um contato alegre. O transmissor de banda lateral é de assinado para presuntos que estão interessados ​​na construção. Isto é também dirigido a presuntos que são nem técnicos nem engenheiros, mas que possuem algum conhecimento de Técnica de construção de RF. Onde possível. Eu usei peças comumente encontradas, geralmente valores usados, e o menor número de diferentes peças possíveis. A menos que você more em um cidade principal. Contudo. você pode ter que enviar alguns deles pelo correio. Este projeto é minha destilação do excelente trabalho de W7ZOI e WA7MlH. de quem projetos me ensinaram os caprichos da banda lateral geração. II emprega simples. circuito conhecido sem surpresas. Não é solteiro banda lateral por causa da despesa adicional e circuitos para filtrar a banda lateral desnecessária. No entanto, com muito espaço de sobra no 10 metros. Isso não é problema. O transmissor emprega um esquema de transmissão / recepção manual para que microfones baratos sem os mecanismos PIT podem ser usados. e é para ser usado com o presunto existente receptor de estação. O circuito Figura 1, o diagrama de blocos. mostra o fluxo do transmissor. Todo o circuito é projetado em módulos e interconectado para formar uma equipe. Construído este caminho é mais fácil entender e solucionar problemas. Referindo-se às Figuras 2. 3. e 4. O transmissor está centralizado em torno de um FI de 11 MHz. Essa frequência foi escolhida apenas porque eu tinha um monte de cristais de 11 MHz à mão. Algumas combinações convenientes ou ritmos para a combinação FI-VFO podem ser usadas para alcançar a meta de 28 MHz. O transmissor emprega o recurso mais simples de geração de banda lateral, um único transformador e dois diodos. Ele é alimentado com áudio do microfone e de seu amplificador. e misturado com o sinal de VFO de 17,5 MHz. A fim de colocar a frequência de VFO o mais baixa possível para estabilidade, foi usado um cristal de 11 MHz (portanto, outro cristal de 11 MHz). Para este propósito. o mágico NE602 foi usado, o que é um dispositivo maravilhoso. Esse chip é um misturador duplo-balanceado com um cada vez que destruo um que está experimentando. O circuito de comutação é projetado para mudar a antena do receptor para o transmissor e para aplicar voltagem à cadeia do amplificador durante os períodos de transmissão. O estágio NE602 VFO funciona livremente por uma questão de estabilidade mas o oscilador da portadora no modulador balanceado está normalmente desligado. Este estágio é ligado durante os períodos de transmissão e para exibir sua frequência no receptor da estação. Isso é necessário porque, de outra forma, você ouviria sua portadora (embora ela tenha sido suprimida) no receptor o tempo todo. Essas funções são realizadas por um relé OPOT simples e duas chaves de alternância SPDT.

Matéria da revista do Transmissor 10M.

Diagrama em blocos do Transmissor.

Continuação.

Esquema abaixo em zoom.

Esquema abaixo em zoom.

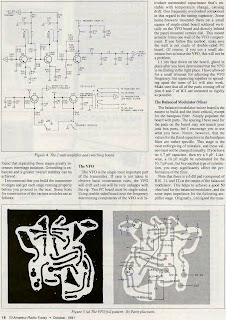

PCI lado cobreado e lado componentes.

Esquema abaixo em zoom.

Continuação.

Continuação.

Continuação.

Vejam como confeccionar os indutores.

Lista de material do transmissor 10M.

Continuação.

Como confeccionar os indutores do transmissor 10M.

VFO 37Mhz para transceptor PX (CB) FI 10 ou 10.7Mhz.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Este VFO publicado na revista CQ elettronica de Fevereiro 1978, tem sua própria fonte de alimentação, segundo o autor é o sucesso de sua estabilidade, mas outros VFO se mostraram serem estáveis mesmo com fontes de alimentação externas, claramente sabemos que a tensão +Vcc  do VFO tem de ser estabilizado uma ou duas vezes, reduzindo de 12 para 9 ou 6 volts. Temos bons VFO em transceptores famosos e antigos como o YAESU FT101B e outros encontrados na WEB. Este VFO tem sua frequência do oscilador dobrada de 18.800 Mhz a 19.425 Mhz para os 37 Mhz a 38 Mhz, assim é melhor para se abranger uma maior faixa de frequência, Ex: Se no oscilador conseguimos 70 Khz dobrando teremos 140 Khz, se triplicarmos a frequência teremos 210 Khz. Outro fator é o maior desacoplamento do estágio oscilador e os demais dando assim mais estabilidade ao VFO, outro esquema de VFO dobrando oscilador, Vejam um exemplo de um VXO dobrando a frequência neste transceptor Beta. Mas cuidado se o VFO oscilar próximo a frequência da FI do transceptor vai gerar interferências, melhor que a frequência do VFO seja acima da frequência de FI. Vamos a tradução em português da publicação da revista feita pelo google tradutor.

Um VFO de 37 MHz

para barracas de CB Em suma / WOAP, Umberto Perroni e / WOAMU, Luigi Saba. Nós também, como muitos outros OMs, poluímos antes de tirar a licença o éter na agora famosa frequência de 27 MHz e foi quando construímos este VFO de 37 MHz para a síntese do CB estola. Vista frontal Vista frontal do aparelho. No início, após a realização, parecia um pouco simples demais para funcionar bem e, em vez disso, como costuma acontecer, funcionou bem por esse motivo. A estabilidade com capacitores NP0 foi mantida na ordem de 80 Hz / hora, com capacitores normais em torno de 300 Hz / hora sempre suficientes para o uso que foi destinada. As medições, é claro, foram feitas com um frequencímetro digital. Após este primeiro exemplo, construímos outros para amigos e conhecidos e eles trabalharam sempre excelente; então decidimos apresentá-lo a amigos de cq, nem que seja pelo preço da cabana que, quando enlatada, mal ultrapassa 10.000 liras. 1 / coração é, obviamente, o oscilador livre que deve ser ajustado de acordo com o valor do quartzo mestre usado em sua cabine. O discurso é válido para quartzos de 37.600 a 38.850, portanto o oscilador será calibrado em um ponto entre 18.800 e 19.425 MHz. É um circuito Clapp muito normal sintonizado através do grupo L C; a bobina LJ é bom equipá-lo com uma tela para evitar que peças de metal próximas o influenciem na calibração. Para o feto é aconselhável não fazer substituições (tentamos e nem sempre correu bem) e use o tipo BF244 / A. VFO de 37 MHz para paradas de CB de síntese. Depois que o oscilador é o dobrador 37.600 + 38.850 MHz sintonizado via L2 e CV2; é um duplicador normal e não precisa de comentários. Por fim, há o amplificador que aumenta o nível do sinal de RF para ser capaz de conduzir racchino. A fonte de alimentação de 12 V é clássica enquanto o oscilador é alimentado através de um operacional que garante a estabilidade de 1 mV, o esquema é de Paolo Forlani e foi publicado em cq n. 9 de 1974. II montagem mecânica de um VFO é a parte mais importante na qual deve ser colocado muito cuidado. O capacitor variável pode ser de qualquer tipo, o importante é que seja de boa qualidade e que esteja montado próximo à impressão e, melhor ainda, seja possível, na impressão. Claro, a redução é uma obrigação e aqui também todos podem ajustar como você pensa. Vista de cima. Você notará o oscilador montado verticalmente por razões de espaço. Obter um VFO não é difícil se você tiver um medidor de freqüência ou Grid-dip meter embora seja mais complicado se você não tiver essas ferramentas. Um VFO de 37 MHz para paradas de CB de síntese. Neste último caso, recomendamos que você se arme com santa paciência e tente embora o melhor conselho seja encontrar um amigo com a instrumentação adequado disposto a ajudá-lo. Para quem tem a instrumentação, no entanto, basta calibrar o oscilador na frequência em questão, sintonize o duplicador e o amplificador para a saída máxima depois então o VFO está pronto para funcionar. Uma última coisa diz respeito à resistência Rs presente no diagrama de fiação, mas não na impressão, pois é usado apenas para desligar quaisquer oscilações automáticas do duplicador, o que é muito improvável, o que ocorreu apenas uma vez. Esperamos ter sido claros o suficiente, saudamos a todos e desejamos a todos boa diversão.

Capa da revista CQ elettronica.

Postagem do VFO 37 Mhz (CB).

Esquema com lista de peças.

Transceptor PX (CB) Naja AM SSB 27 Mhz.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Naja transceptor AM SSB 27 Mhz (CB).

Não é comum achar em pesquisas na WEB transceptores AM SSB (CB) 27 Mhz para montagens em casa (homebrew). Eu particularmente nunca achei. A história do Radioamadorismo sempre foi publicar em revistas da décadas de 40 a 90 transceptores SSB ou CW nas faixas HF até 15 metros, sempre focado nestas faixas e não na faixa do cidadão 27 Mhz (CB) PX. Não me perguntem o porque: Eu já havia publicado o Alba 3 com ás modalidades AM, FM, SSB, em 27 Mhz. Publiquei outros sempre em AM nesta faixa de 27 Mhz. mas os montadores amantes por montagens, já tinham modificado o conhecido mundialmente e sucesso do Miguel PY2-OHH o famoso Ararinha para 27 Mhz só em SSB.

Desenhei o projeto que há muito tempo é solicitado pelos nossos seguidores, um PX ou transceptor faixa do cidadão (CB) 27 Mhz, com 2 TA 7358, MC 1350, FI 10 Mhz, RF gain, Mic. gain, NB, ANL, AGC, ALC, AGC Mic. S-meter TX, RX, chaveamentos a diodos 1N4148, e com o tradicional VFO, mas o montador poderá colocar um DDS ou Si 5351 Arduíno. Não é fácil mesmo na teoria desenho elaboração do projeto, um projeto deste tem que ter seus circuitos bem elaborados e minimizados para atender ao nosso público de iniciantes e amantes por montagens de transceptores.

Naja Transceptor AM SSB 27Mhz. Quem se habilitar a montar este projeto, por favor leia tudo com atenção, este não é um projeto fácil só para quem tem experiência em montagens de transmissores e receptores principalmente em SSB. Os componentes com (*) podem variar seu valor para melhor RX e TX. Me desculpe se tiver algum erro, pois são mais de dois meses exaustivamente neste projeto, não é fácil substituir o uPC 1037H pelo TA 3758, aos colegas que quiserem montar e fazer vídeos ou postar este projeto, só peço que me avise e passe o link para eu postar aqui no blog, quem quiser postar o esquema em outros blogs ou sites por favor poste o link da fonte do projeto. Meus agradecimentos aos seguidores e a todos que acompanham meus blogs, faço este trabalho com  muita dedicação e amor a todos e ao nosso hobby.

Bem finalmente terminei: Depois de mais de dois meses de muitas pesquisas em transceptores comerciais e projetos da WEB. Nasceu o Naja transceptor AM SSB 27 Mhz (CB). O Naja é uma associação de circuitos de transceptores comerciais e caseiros aprovados e nossos conhecidos há muitos anos. Uma adaptação do transceptor Wagner SSB 309, com tradicional VFO adaptado da revista CQ Elettronica 1978. Elaborei este circuito para seguidores do blog e colegas PX que não tem U$ para comprar um equipamento AM SSB em 27 Mhz (CB) e quem tem hobby de montar seus próprios equipamentos. Bem vamos ao circuito do transceptor PX (CB) Naja: No pré amp. front end o sinal de 27 Mhz vindo 33pF do LPF, entra em BPF T1 que é confeccionada em fôrma de 10mm TOKO com 2+2+2+2 = 8T espiras fio 32 AWG, o sinal vai por capacitor 3pF a T2 que é igual a T1, temos um Mosfet porta dupla BF496 com ganho RX P1 47k frontal, CAG controla G2, que amplifica G1 silenciosamente os sinais e vai a T3 em fôrma 10mm TOKO com 1+1+1 = 3T espiras, 2+2+2+2 = 8T espiras fio 32 AWG. O IC1 TA 7358 já tem um Amp. RF IN pino 1, que poderia tranquilamente amplificar os sinais, mas adicionei Mosfet front end para os sinais mais fracos fossem captados (copiados)com uma simples antena. O TA7358 tem seus substitutos: LA 1185, KA 22495, AN 7205. Em IC1 TA 7358 é Amp. RF Mixer, Buffer e modulador balanceado e para reduzir ruído e melhor recepção adicionamos um circuito NB (Noise Blanker) Cobra 138 IN T3, outros circuitos NB poderão ser experimentados. Ainda IC1 TA 7358 é um amplificador RF, misturador e pino 8 recebe em RX AM SSB o sinal de 37 Mhz do VFO ou DDS ou Si5351, em SSB TX recebe o sinal do BFO 10.000 Khz AM, 9.997,5 Khz LSB, 10.002,5 Khz USB. 2,5 Khz banda. Para DDS e Arduíno Si5351, a largura da banda poderá ficar em 3 Khz, BFO 1,5 Khz + DDS 1,5 Khz, ou Si5351 CLK0 = VFO 1,5 Khz, CLK1 = BFO 1,5 Khz com Arduíno Nano. Os circuitos IC1, IC3 TA7358 foi adaptado do Ararinha 6 PY2 OHH. A comutação do filtro a cristal (Crystal Filter) Ladder filter de 10 Mhz através dos diodos 1N60 em seus anodos saída OUT circuito NB (Noise Blanker). O filtro ladder de 10 Mhz para RX e TX. Para confeccionar este filtro adquira 4 cristais do mesmo fabricante ou lote. Vocês já sabem que este filtro retira uma das bandas do DSB deixando passar entre 2,5 a 3 Khz RF LSB ou USB, entre os cristais 2 ou 5 capacitores NP0 (Zero) que podem ser entre 82pF 820, 100pF 101, a 180pF 181, quanto maior capacitores menor será a banda. Segundo o nosso guru o gênio PY2 OHH Miguel, 4 cristais e 2 capacitores de 101, 100pF está pronto o filtro ladder, depois de tudo pronto solde os cristais HC-49U na parte de cima e ligue para negativo, assim os cristais ficam firmes e aterrados a negativo, ou se for cristais caneca baixa HC-49S, faça como PY2 OHH Miguel ensina na sua página. Vamos ao IC2 MC1350 que substitui o SN 76600P do circuito do Wagner SSB 309, este CI2 amplifica o sinal de FI de 10 Mhz vindo do filtro a cristal (ladder), em seus pinos 1, 8 temos T4 que é uma bobina de FI de 10.7 Mhz usadas em rádios FM, para nosso canal de FI esta bobina deve ser de 10mm o ferrite será ajustado (regulado) um pouco abaixo, se notar que o ganho está pouco solde um capacitor de 10 ou 22 pF em seus terminais pino 1, 8 até obter um ganho maior RX com ferrite uma ou duas voltas abaixo do meio, mas se vocês conseguir bom ganho RX sem colocar o capacitor está muito bom, pois eu acho que não precisará adicionar o capacitor, pois a bobina esta apenas 700 Khz acima de nossa frequência FI. Em AM do secundário de T4 o sinal vai é amplificado 2N3904 ou 2SC1815 sai a T5 que é outra FI de 10.7 Mhz do tipo T4. Em T5 temos um diodo detetor 1N60 circuito filtro ANL com chave ON OFF no painel frontal, outro diodo 1N60 em T5 é do circuito AGC e S-meter, ainda em AM depois do filtro ANL AGC SQ. squelch indo pré amplificador e amplificador áudio RX. Em RX SSB sinal sai T4 para IC3 TA7358 como detetor demodulador, RX recebe no pino 8 o sinal do BFO, AM, LSB, USB, vindo da comutação de (chaves) diodos RX. Saindo do pino 6 para 2N3904 ou 2SC1815 emissor ao pré amplificador e amplificador áudio. Em TX AM Temos PTT com 2 microfones de eletreto, o IC5 741 amplificador de microfone e AGC, IC8 TDA2003 modulador. Oscilador BFO 10 Mhz AM, vai pino 8 IC1 Buffer, vai ao filtro cristal (ladder) 10Mhz, indo ao IC2 MC1350 amplificado o sinal de 10 MHz, entra pino 1 IC3 TA7358 Mixer que recebe no pino 8 o sinal de 37 a 38 Mhz proveniente do VFO vindo da comutação (chaves) diodos TX. O sinal de 27 Mhz sai de IC3 pino 6 emissor de 2N3904 ou 2SC1815 para filtro BPF T5 confeccionada em fôrma TOKO 10mm 2+2+2+2 = 8T espiras fio 32 AWG derivação na quarta espira, T6 mesma fôrma e primário 2+2+2+2 = 8T secundário 1+1 = 2T espiras fio 32 AWG, o capacitor entre T5 e T6 de 2pF, pode ser 3 ou 4pF alargando a banda passante, indo ao pré RF 2N2222 TO-18 metal, vai a T7 que é confeccionada fôrma TOKO 10mm com primário 2+2+2+1 = 7T espiras derivação 4 espira do lado neutro e secundário 1+1+1 3T espiras fio 30 AWG, saindo ao pré driver BD 139-16 ou BD 137-16, indo a T8 que é enrolamento 4T espiras bifilar fio 24 AWG fio de internet capa plástica em toróides FT37-43 ou de lâmpadas econômicas AL 1000, ou núcleo ferrite binocular pequeno encontrados em TV antigas. Driver BD 329-16 ou 2SC 3420, T9 é o mesmo que T8 só que T9 é 4T espiras trifilares mesmo fio 24 AWG ou fio de internet capa plástica em dois toróides empilhados FT37-43 ou de lâmpadas econômicas AL 1000, ou se achar núcleo de ferrite balun binocular grande encontrada também em TV antigas no seletor de canais. A alimentação do modulador ao pré driver e driver deve ter AM entre 2,8 a 3,2 volts, indutores na alimentação +Vcc Driver e PA para T9 e T10 poderá ser com VK200 ou no Driver um toróides FT37-43 ou de lâmpada econômica, 10T espiras de fio 23 AWG. Para indutor que vai +Vcc para T10 pode ser três toróides FT37-43 empilhados com 10T espiras de fio 20 AWG. Em T10 primário 2+2 4T espiras derivação na segunda espira, secundário 4T espiras fio encapado plástico flexível de 0,75mm em 6+6 toróides FT37-43 ou toróides de lâmpadas econômicas empilhados tipo binocular. O PA é em push Pull Mosfet IRF520, IRF 530 ou IRF510. Observem que na tensão de bias dos Mosfet eu desenhei um novo circuito com 2N3906, BC 557 PNP diodo zener 5,1 volts, circuito corrente constante, detetor e compensador de temperatura atua como sensor dois diodos 1N 4148 serie, fixados com pasta térmica ou cola quente no dissipador do PA, bem próximo aos dois Mosfet. Filtro passa baixas (LPF) 3 seções 7 elementos filtrando os harmônicos e espúrios indesejáveis com 3 indutores 11T, 11T, 7T com 6,2mm fio 22AWG. Em seguida teremos medidor S-meter Teremos uma saída de RF entre 12 a 18W SSB, e 4 a 6W em AM. VFO e BFO: Para confeccionar os indutores do VFO baixe a revista ou acesse nosso blog de revista e vejam como o autor confeccionou os indutores e PCI. Os transistores que precisarão de bom dissipador de alumínio e ventoinha “cooler”. Pré driver BD 139-16, Driver BD 329-16, PA IRF 520, IC8 TDA 2003, TIP 32 modulador.

Chave diodos 1N4148 VFO e BFO: A chave de diodos para RX e TX do VFO e BFO é construída de 12 diodos de silício 1N4148, que faz a comutação do VFO em RX IC1, e BFO TX, e faz a comutação IC3 do BFO em RX e VFO TX, este circuito foi retirado do transceptor Wagner SSB 309.

Atualizei 18-11-2021, faltou linha +Vcc RX para segundo transistor SQ. Squelch.

Esquema Transceptor Naja AM SSB 27 Mhz (CB).

Transverter de 11 para 40M Hélio Muci de Lima.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Foi este projeto que me deu expiração aos que montei. Projeto de autoria do Sr. Hélio Muci de Lima da cidade de Catalão Go. Foi publicada na revista Saber Eletrônica Fora de série ano 35 N.^º26 de Agosto de1999. Baixe no blog do Picco. Revisando e atualizando este projeto notei alguns erros na entrada de Vcc +B 12V passando por C18, e ligação R5 e L5 a linha +B errada por desenho de gráfica, foi corrigido, no circuito de RX mais um erro em C6 de 10nf, com este valor o sinal do oscilador de 20 Mhz vindo de C7 será aterrado, C6 foi corrigido para 100 pF. C7, C10, C14 não tem referências C7 deve ser 10 pF, em C8 melhor que seja um capacitor de 180 pF, pois um de 100 nF poderá danificar (queimar) Q4 em possíveis mV RF em TX. C14 não tem referência, podemos começar com 470pF ou 471, R12 valor muito baixo de 8k2, melhor ter um resistor de 47R para negativo. C5 poderá variar de 120 a 180 pF dependendo números de espiras.  No oscilador Q1 melhor um 2N 2222 TO-18 metal ou 2N 2369 TO-18 metal, no amplificador e misturador de sinais Q2 melhor o 2N 2222 TO-18 metal, em Q3 o 2N 3866, BD 135-16 ou BD 137-16, em Q5 BD 329-16 ou 2SC 3420, em Q6 poderá ser o extinto famoso e não falsificado 2SC 1969C ou 2SC 1307 que pode ser usado retirado de transceptor velho, ainda 2SC 2312C, ou melhor transformar para Mosfet IRF 630 ou outros. Este e outro que montei internamente no Cobra 148 GTL e foi o primeiro transverter que montei e com êxito dentro do Cobra 148 GTL, depois teve o segundo melhor, mais potencia de RF saída, também interno no Cobra 148 GTL. No Galaxy Pluto montei um transverter muito bom com duas PCIs RX e TX com picos de RF 50W com mais tecnologia. Transverter entre outros que publiquei no blog. Vejam no nosso blog algumas atualizações para este transverter.

Capa da revista Saber Eletrônica.

Esquema original com erros de gráfica.

Esquema em zoom atualizado corrigido erros.

Esquema corrigido atualizado e confecção indutores.

Transceptor SSB CW por Benjamin H. Vester W3TLN

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Este projeto Foi publicado na revista "Single Sideband for the Radio Amateur 1965" pag. 109 a 115 posteriormente em 1970 na mesma revista na pág. 60 a 66. Vocês vão baixar no blog do amigo Picco lá vocês encontra milhares de revistas que não precisa pagar para baixar, além de curso, manuais, esquemas, vídeos e muito mais em aprendizagem na eletrônica. Ainda sobre o transceptor SSB da década 60 a transistor PNP e NPN. Redesenhado e atualizado no blog. Um erro corrigindo aqui um gato em Q11, ainda podemos atualiza-lo com nossos componentes de hoje, e alterar alguns circuitos como filtro SSB que é um filtro a cristal de meia rede em cascata, para um bom simples e conhecido em nossos transceptores atuais filtro ladder ou escada com 4 cristais de 10 Mhz, bobinas de FI de 10.7 Mhz, alimentação para 12 volts, maior potencia em saída RF e outras modificações que podemos fazer para melhorar ainda mais este pequeno transceptor SSB e CW. Nesta faixa poderíamos montar um ou par de Walkie Talkie que nesta faixa de 20 metros a antena teria de ser bobinada para um quarto de onda, mas teríamos de ter ao menos 2 metros de haste e 3 metros seria compensado em uma bobina de carga no começo ou meio da haste. Devido a pouca potencia RF e alimentação de 6 volts, não sei se compensaria ter um transceptor portátil pois seria muito difícil fazer comunicação a distância DX nesta faixa. Enquanto a publicação  não tive como copiar e colar no Google tradutor para vocês terem a tradução em português deste projeto. Mas

Capa da revista.

Publicação revista transceptor SSB CW.

Começo esquema 1 em zoom.

Esquema 1 especificações componentes.

Esquema 2 em zoom.

Esquema 2 e especificações dos componentes.

Esquema 3 em zoom.

Esquema 3 e especificações dos componentes.

Esquema 4 atualizado em Q11 em zoom.

Esquema 4 e especificações dos componentes.

Esquema 5 em zoom.

Esquema 5 e especificações dos componentes.

Final da publicação.
