Olá este simples transmissor em FM para 144 Mhz publicado na revista 73 Magazine Maio de 1973 pag. 65-70 https://www.americanradiohistory.com/Archive-DX/73-magazine/73-magazine-1973/73-magazine-05-may-1973.pdf O projeto é simples porem complicados indutores e tensão elevada 20 a 28 volts, mas podemos reduzir esta tensão para 13,8 volts e fazer algumas modificações neste projeto, no blog: https://projetosetransceptores.blogspot.com/2020/04/transmissor-fm-vhf-2m.html redesenhei este projeto original e modifiquei simples atualizações de componentes tensão, porem a alma do projeto continuou o mesmo. Leiam abaixo a tradução da revista pelo Google tradutor, para quem quer saber mais sobre os circuitos e entender.
Clifford Klinert WB6BlH
520 Division Stree t
National City CA 92050.
Oferta de equipamento de baixo custo para construção compacta sem sacrificar a qualidade do circuito.
Este artigo descreve uma descrição simples e estreita transmissor FM de dois metros de banda que usa transistores baratos e prova uma pouco mais de um watt de saída. Possui circuitos sintonizados para seleção, um buffer mosfet para estabilidade de frequência e resposta de freqüência de áudio em forma de voz. Para o amador que teve algum experiência em circuitos VHF de estado sólido, transmissor pode fornecer uma conveniência e maneira barata de ingressar na atividade no repetidor local. Embora este artigo descreva es uma estação base, esse circuito também pode ser usado como parte de um telefone móvel acessível instalação. O circuito. O transmissor é construído em três semi-módulos; o oscilador de cristal controlado por tensão (VCXO), o dobrador de vida do amplificador (AmpDoubler) e a fonte de alimentação. figura 1 mostra o VCXO. Dois 40398's amplificam um entrada de microfone de cristal ou cerâmica para dirigir um par de diodos varicap MV-835. Ignorar um capacitores de acoplamento foram selecionados para dar uma um passe de banda de dB 300 a 3000 Hz Um pequeno quantidade de taxa negativa dback foi usada em o segundo 40398 (resistor de 100 K) para reduzir ganho excessivo, enquanto reduz ligeiramente a distorção no estágio. Também pode ajudar a melhorar a estabilidade do viés, melhorando assim a estabilidade de freqüência do oscilador desde o varicaps são diretamente influenciados pelo colecionador do 40398. Usando este acoplamento direto elimina a necessidade de um capacitor de acoplamento e viés separado para o varicap. O varicap você seria polarizado na mesma voltagem que o coletor q tensão uiescente de qualquer maneira. o única desvantagem é o fato de que a equação fr estabilidade depende da estabilidade de polarização de o 40398. Usando duas varicaps em paralelo fornece uma mudança de capacitância mais dinâmica, mesmo que duplique a capacitância total. O FM direto é usado no cristal de corte fundamental de 18 MHz. O cristal foi cortado por um. Paciência de carga de 20 pF. O oscilador 2N9 18 usa um circuito antigo e familiar para acionar um tampão de 3N I 28 meses. A fonte comum buffer fornece aproximadamente 1.3Vrms na entrada do Amp-Doubler. O uso de um mosfet buffer reduz o problema de freqüência "pull" usado para ajustar ou alterar as cargas no Amp-Doubler.
Este artigo descreve uma descrição simples e estreita transmissor FM de dois metros de banda que usa transistores baratos e prova uma pouco mais de um watt de saída. Possui circuitos sintonizados para seleção, um buffer mosfet para estabilidade de frequência e resposta de freqüência de áudio em forma de voz. Para o amador que teve algum experiência em circuitos VHF de estado sólido, transmissor pode fornecer uma conveniência e maneira barata de ingressar na atividade no repetidor local. Embora este artigo descreva es uma estação base, esse circuito também pode ser usado como parte de um telefone móvel acessível instalação. O circuito. O transmissor é construído em três semi-módulos; o oscilador de cristal controlado por tensão (VCXO), o dobrador de vida do amplificador (AmpDoubler) e a fonte de alimentação. figura 1 mostra o VCXO. Dois 40398's amplificam um entrada de microfone de cristal ou cerâmica para dirigir um par de diodos varicap MV-835. Ignorar um capacitores de acoplamento foram selecionados para dar uma um passe de banda de dB 300 a 3000 Hz Um pequeno quantidade de taxa negativa dback foi usada em o segundo 40398 (resistor de 100 K) para reduzir ganho excessivo, enquanto reduz ligeiramente a distorção no estágio. Também pode ajudar a melhorar a estabilidade do viés, melhorando assim a estabilidade de freqüência do oscilador desde o varicaps são diretamente influenciados pelo colecionador do 40398. Usando este acoplamento direto elimina a necessidade de um capacitor de acoplamento e viés separado para o varicap. O varicap você seria polarizado na mesma voltagem que o coletor q tensão uiescente de qualquer maneira. o única desvantagem é o fato de que a equação fr estabilidade depende da estabilidade de polarização de o 40398. Usando duas varicaps em paralelo fornece uma mudança de capacitância mais dinâmica, mesmo que duplique a capacitância total. O FM direto é usado no cristal de corte fundamental de 18 MHz. O cristal foi cortado por um. Paciência de carga de 20 pF. O oscilador 2N9 18 usa um circuito antigo e familiar para acionar um tampão de 3N I 28 meses. A fonte comum buffer fornece aproximadamente 1.3Vrms na entrada do Amp-Doubler. O uso de um mosfet buffer reduz o problema de freqüência "pull" usado para ajustar ou alterar as cargas no Amp-Doubler.
Fig 1. Placa VCXQ. Os capacitores marcados com + são eletrolíticos. Capacitores marcados com * são mica. Outros capacitores são de cerâmica. C5 é um pequeno aparador de cerâmica. Um trans de potência de 24V rms 20 volts forme r, um retificador de ponte e uma grande filte r capacitor fornece 28 volts para conduzir o último três estágios do Amp-Doubler. Um resistor dropping e diodo zener com outro capacitor grande fornece tensão regulada limpa para o VCXO e o primeiro dobrador. O Amp-Doubler é o mais interessante e a parte mais difícil do transmissor. Muitas considerações básicas entram em VHF circuito do transmissor. Como freqüência diminui há um aumento de seis dB por oitava em ganho de transistor. Isso pode dar um estágio de mudança maior ganho em frequências mais baixas e causar oscilação de baixa frequência. Esse tipo de a oscilação geralmente pode ser atribuída a bypass da fonte de alimentação, ressonâncias seletivas de componentes ou ressonâncias outros circuitos capacitâncias. Cada estágio deve ser contornado de modo a ser afetivo em níveis mais baixos freqüências, bem como em VHF. Isto é o motivo do bypass duplo capacitivo rs. Qualquer rf os choques devem ser baixos Q. Os resistores de fio enrolado e as esferas de ferro têm um bom sucesso, mas resistores de carbono comuns podem ser usados com Q de quase zero. As bobinas de rf do coletor podem ser eliminado usando uma bobina que faz parte do circuito sintonizado para fornecer corrente B + 1. O acoplamento entre os estágios foi realizado tocando as bobinas experimentalmente para obter uma correspondência aproximada. A eficiência provavelmente poderia ser mu melhor, mas cada estágio pode ser facilmente conduzido para atender ou exceder sua potência nominal. Os resistores são usados em circuitos sintonizados onde necessário para reduzir qualquer tendência em direção à oscilação parasitária. Desde o primeiro dois estágios usam circuitos sintonizados problema de harmônicos indesejados do oscilador atravessando são horrivelmente reduzido. Isso faz dois circuitos sintonizados em todas as frequências múltiplas. Construção Um gabinete LMB de tamanho pequeno e popular (LMB No.CO-3) foi usado para este projeto. O primeiro step era garantir peças para o poder forneça e monte-o no chassi fornecido com a cabine. O VCXO foi montado facilmente com o pc board layout previsto para isso. Todas as peças no VCXO foram montados pelo anel solde diretamente ao quadro, incluindo o cristal He 18 / U. O painel era um epo xy ty pe com o suficiente da folha para do tabuleiro ele se afastou para que os componentes passassem através. A parte superior é então a folha inferior externa. Desde que foi difícil encontrar um pequeno potenciômetro de cone de áudio de 5K em um tamanho pequeno a baixo custo, um padrão foi usado o controle rad io do transistor. Os talões para o interruptor no pote foram simplesmente cortados e não usado. O aparador de frequência capacitor com cerca de 20 pF poderia ter sido usava. Componentes tubulares, como resistores.

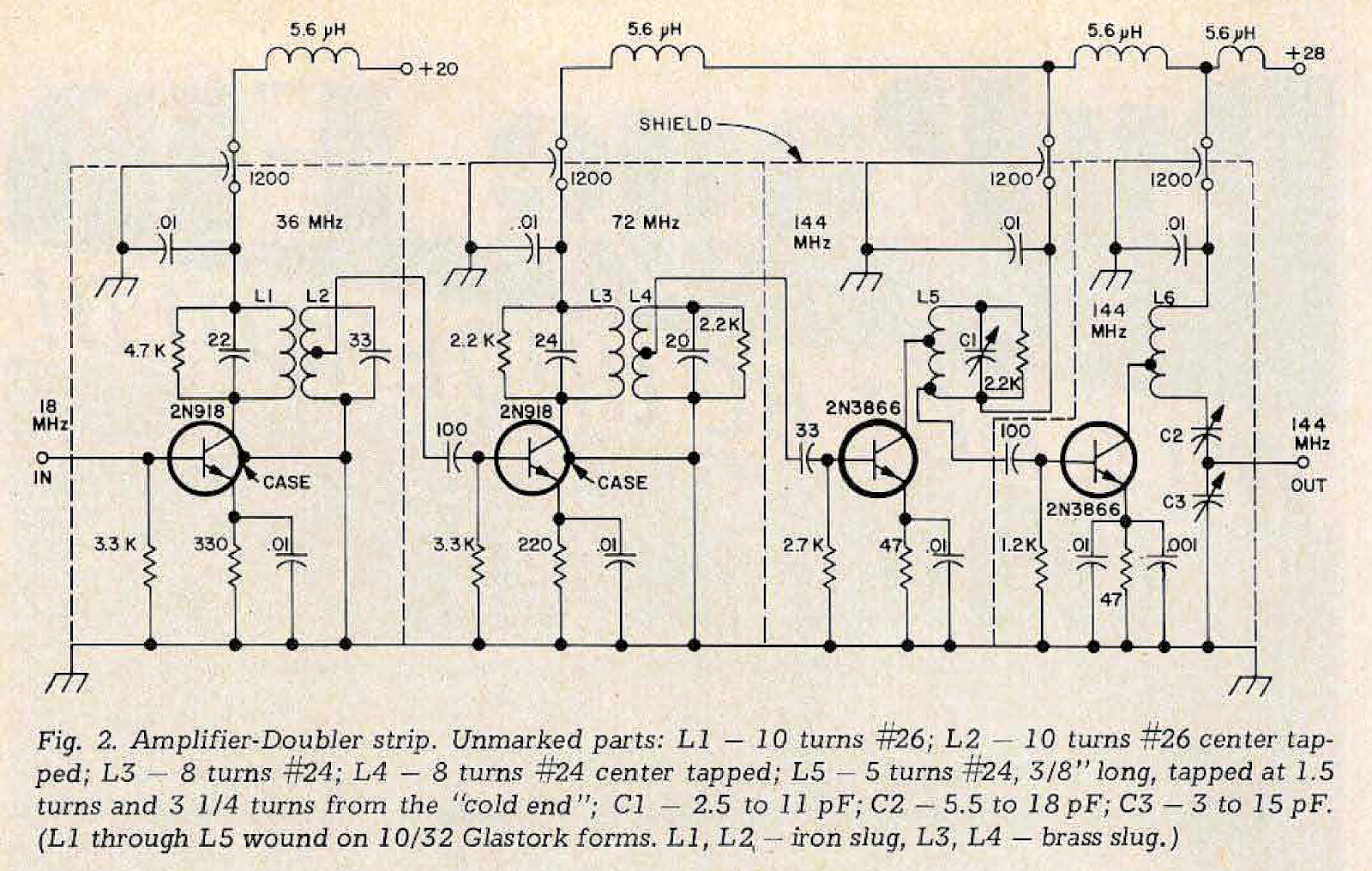

Fig. 2. Tira amplificador-dobrador. Peças não marcadas: Ll - 10 voltas # 26; L2 - 10 voltas no centro nº 26 viradas; L3 - 8 voltas # 24; L4 - 8 voltas no centro # 24 virado; LS - 5 voltas # 24,3 / 8 "de comprimento, batidas a 1,5 gira d 3 1/4 voltas do "cold en d"; Cl - 2,5 a 11 pF; C2 - 5,5 a 18 pF; C3 - 3 a 15 pF. (LI através de LS enrolado em formas Glastork 10/32. Ll, L2 - lesma de ferro, L3, L4 - lesma de latão.)
E capacitores eletrolíticos foram montados perpendicular ao quadro para conservar espaço da placa. Após comp deixar a montagem, o fio de curto foi removido do cabo leads do 3N128. As ligações foram deslocadas juntos para evitar danos ao isolado junção do portão. Nenhum problema foi encontrado com o VCXO, e ambas as unidades foram construído funcionou pela primeira vez. Foi possível para ouvir a saída do VXCO em um local próximo Receptor de FM nos dois frequências. Como uma questão de fact, com cerca de um foot de arame no VXCO, poderia ser usado como transmissor com um raio de cerca de quinze metros.
E capacitores eletrolíticos foram montados perpendicular ao quadro para conservar espaço da placa. Após comp deixar a montagem, o fio de curto foi removido do cabo leads do 3N128. As ligações foram deslocadas juntos para evitar danos ao isolado junção do portão. Nenhum problema foi encontrado com o VCXO, e ambas as unidades foram construído funcionou pela primeira vez. Foi possível para ouvir a saída do VXCO em um local próximo Receptor de FM nos dois frequências. Como uma questão de fact, com cerca de um foot de arame no VXCO, poderia ser usado como transmissor com um raio de cerca de quinze metros.
Fig. 3. Fonte de alimentação. T1 possui um amplificador de 24 V, 20 volts secundário. D1-D4 são 400 PIV, uma amp. 51 e 52 são interruptores 5P 5T e as duas lâmpadas piloto 11 e 12 são 28 V excedentes.
Fjg. 4. Layout da placa do circuito VCXO em tamanho real.
Está em ressonância real. Picos agudos indicam instabilidade causada pela regeneração. Isto é semelhante ao efeito de um multiplicador Q, defina imediatamente antes da oscilação real. Se sha rp peak s aparecerem características de afinação estranhas, elas geralmente pode ser eliminado colocando resistores nos circuitos sintonizados. Resistores entre 470 e 4700 ohms geralmente dão resultados desejados. Usando resistores dessa maneira pode ser pensado como uma cura barata e suja para compen tos pobres e layout, mas trabalho. De qualquer forma, a estabilidade completa deve ser alcançado antes de colocar o transmissor o ar e a eficiência são uma consideração secundária. A prática comum de ajustar e experiência com um mínimo de shielding, e fechando a blindagem depois que o circuito for stable fornece um fator de segurança na estabilidade. A dissipação de calor é um importante fator limitante circuito de estado sólido. Deve-se tomar cuidado para garantir que os transistores não sejam destruídos durante períodos programados de sintonia desde condições de incompatibilidade produzem o calor mais alto dissipação. Em operação normal, transistores na faixa Amp-Doubler estão executando mais ou menos excedendo sua dissipação contínua de tarefas. Os transistores ficarão bastante quentes se o transmissor é acionado continuamente, mas transmissões FM normais raramente são mais alguns segundos em um repetidor ocupado. Se forem fornecidos dissipadores de calor adequados, o transistores estariam dentro de suas classificações, Contudo. Especificamente. o compartimento Amp-Doubler foi construído em circuito impresso duplo borda. Partições entre os estágios rígidos no estrutura, fornecer blindagem e furos no shields um acoplamento raso. Os componentes foram montado soldando seus chumbos juntos o mais próximo possível. As bobinas foram enroladas nas formas de bobina Glastork 10/32. Estas formas foram obtidos da Coilform Co., Kaneville Rd. na Randall Rd., Genebra, Ill. 60134. LI e L2 foram enrolados da mesma forma no primeira seção do Amp-Doubler. Após final ajustes, os enrolamentos eram sobre .. apart No formulário. Os núcleos (lesmas) no primeiro duas bobinas foram obtidas da Micrometals, 228 n. Sunset, Cidade da Indústria, CA 9 174 7, número da peça 36-1 185. Quando o primeiro duplicador estiver concluído, pode ser verificado. Drive e potência foram medidos medindo a queda de tensão acoss o emissor resiste ou. 1,5V foi obtido através do resistor de 33 0n, dando 4 5 rnA. Isso gera cerca de 80 MW, mas as características do transistor e de outros componentes variarão, tornando diferentes as versões dos transmissores. Depois de estabelecido que a primeira etapa estava sendo realizada, a saída foi sintonizada com o auxílio de uma grade medidor de mergulho usado como um medidor de ondas. Nenhuma instabilidade foi encontrada até o estágio inicial da asa foi montado. Neste momento, resistências eram adicionado para interromper a instabilidade. Dirija para o O estágio seguinte foi medido medindo-se sua tensão de emissor e sintonizando o anterior
Seção duplicadora e mais esplêndida do transmissor. Nota eles comem pecados e proteção.
Fig. 5. Localização aproximada das peças na placa VCXO. palco para um máximo. As mesmas em L3 e L4 foram feitos cortando parafusos de latão e serrar um entalhe para permitir o ajuste. o outros estágios são ajustados. Os capacitores eram do tipo JFD DVI I, conforme listado em o schematic. Formas de bobina são montadas verticalmente na carcaça através dos orifícios chassi e protegido com epóxi. L5 e L6 foram montados perpendicularmente um ao outro para reduzir o acoplamento falso. Depois de dirigir e a produção foi atingida em todas as etapas, os ajustes eram loucos para obter níveis de potência. Torneiras de acoplamento em bobinas e os capacitores de acoplamento foram ajustados para o acionamento. Os resistores dos emissores foram ajustados, eles menores para aumentar a tensão do transistor e energia, ou maior, para fornecer maior segurança Esse ajuste final é principalmente uma questão de sensação pessoal, procurando afinação suave, boa eficiência e bom poder. Depois de tudo estava pronto, as bobinas estavam prontas, limpeza de juntas de solda a frio e componentes epoxidados em segurança. Um secador de cabelo foi encontrado para ser muito útil para fazer o fluxo de epóxi é suave e cura a primeira vez. Alguns.
Vista superior da placa VCXO.
Foi tomado cuidado para evitar que o epóxi conectar os pontos de RF ao terra porque tem alguma condutância. Finalmente, o últimas porções do escudo estavam tão possível, considerando a falta de de espaço enquanto desce para dentro do escudos. Uma última limpeza pode ser louca e com um tão lvent como luene ou verniz mais fino para remo ver mais resina e outros estrangeiros parte icles. Conclusão Os resultados deste projeto foram completamente bem-sucedidos conforme planejados. o a potência de um watt é adequada para usar em um sistema repetidor e aumentar poder seria muito caro em comparação com o custo de um estágio de um watt. Para conseguir um bom ganho de potência de dez dB custaria cerca de dez dólares apenas em transistores. Um grande erro neste projeto foi tornar o transmissor um dispositivo de canal único. isso depende na atividade local, por exemplo, mas três os canais deveriam estar certos. Com um triplo e amplificador, deve ser possível obter um watt em 450 MHz, mas você pode me dizer (e experiência) estão faltando. Isso seria fazer uma excelente estação base e triplicar daria desvio de banda larga que é ainda doente usado em 450. O áudio neste transmissor foi deixado linear, mas todos os rts de recorte de áudio e compaixão podem ser usadas para aumentar integridade. Placas de circuito estarão disponíveis no MFJ Empresas, P.O. Caixa 494, St ate College MS 29762.
