Transceptor transistorizado AM 27 Mhz 5W.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.

Olá um transceptor publicado nas revistas Monitor de rádio e Televisão N 291 Julho 1972 parte 1, e N 292 Agosto de 1972 parte 2, Autor José Carlos J. Telles. A postagem enviada e sugerida gentilmente pelo amigo Celio Silva Ferreira, da cidade São Miguel paulista São Paulo. Celio e-mail em fotos, a página do esquema não é nítido nem na própria revista, escolhi o melhor e tentei melhora-lo com Nero. Meus agradecimentos ao amigo Celio Silva Ferreira por contribuir para nosso hobby e blogs. Vejam mais sobre este projeto e verá esquemas desenhado por mim sobre este projeto da década de 70, uma novidade em transceptor transistorizado, o projeto receptor tem um bom amplificador RF ANT com circuito misturador e um oscilador controlado a cristal 26 Mhz, seleciona o canal através da chave S1A, um canal com 4 FI 455 Khz, com AGC ou CAG, na época CAV com silenciador "squelch" volume e um bom amplificador áudio com potencia de 4 W. No transmissor temos um microfone cristal e pré amplificador montado como PTT amplificado de nossos dias, tem um circuito de chamada tom de 400 Hz acionado por chave, o amplificador modulador fornece uma potencia 4 Watts quase equivalente ao de saída de RF, na parte de RF temos um oscilador controlado a cristal 27 Mhz canal selecionado por S1B, um excitador "Driver" sendo modulado juntamente com o saída PA RF T16 transistor que neste poderá fornecer 4,5 Watts RF. Podemos substituir o circuito RX com transistores RF 2SC 1906, 2SC 1815, BF 199, BF 495, áudio 2N3906, 2N3904, BC 549, BC 548, BC 338, BC 328, TIP 31, TIP 32. Transmissor 2N 3866, BD 135-16, BD 137-16, BD 139-16. PA RF, BD 329-16, 2SC 3420, 2SC 1974, 2SC 1909, 2SC 2166, Mosfet IRF 520. Vejam e leia outros esquemas. Um bom transmissor que fornece 5 W RF em publicação na revista italiana e entre outros no blog e na WEB.
Vocês poderão baixar ás revistas lá no blog do amigo Picco onde vocês vão achar diversas revistas, cursos, vídeo, esquemas e muita informações: Revista parte 1 Revista parte 2, os demais números estão em. Acessem e ajudem o blog do Picco. Vamos a publicação das revistas transceptor transistorizado 27 Mhz 5 W AM.

Capa revista parte 1 transceptor transistorizado 27 Mhz AM.

Parte 1 publicação.

Esquema transceptor 27 Mhz 5 W AM, foto.

Mesmo esquema recurso Nero.

Sugestão fonte Vcc 14 volts por 1,5 amperes estabilizada.

Segunda parte do projeto transceptor 27 Mhz 5 W AM.
Confecção e montagem indutores transmissor e recepttor.

Confecção e montagens das bobinas e indutores.

PCI transmissor lado cobreado e componentes.

PCI transmissor lado cobreado.

PCI transmissor lado componentes.

Confecção bobinas e indutor.

PCI receptor canal FI lado cobreado.

PCI receptor canal FI lado componentes.

Detalhes construção transformador modulador, bobina L1.

PCI amplificador áudio RX, lado cobreado.

PCI amplificador áudio RX lado componentes.

Relés, PCI construção PTT pré amplificador microfone.

PCI relés.

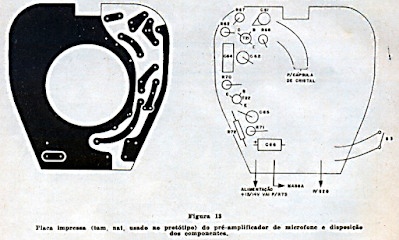

PCI pré amplificador microfone e microfone cristal, PTT.

Oscilador tom chamada e filtro Vcc +B.

PCI circuito tom chamada, vista cobreado e componentes.



PCI cobreado vista componente filtro transformador +Vcc.

Lista componentes do transceptor 27 Mhz 5 W AM.

Continuação lista componentes.
