Este projeto de RX TX AM em 144 Mhz publicado na revista CQ Elettronica Julho de 1971 pag. 746 a 753, por Giannandrea Biavati salve em:http://www.introni.it/pdf/CQ%20elettronica%201971_07.pdf O receptor dupla conversão AM, FI 1.1 Mhz com transistores bipolar PNP e 4 J-Fet N no amplificador de antena, primeiro e segundo Mixer, apesar de passar despercebida falta linha na alimentação +B dos J-Fet, e não ser corrigido no próximo número da revista, grande falha. Talvez na Europa na época fosse permitido mais transmissão em AM amplitude modulado do que FM frequência modulada ou SSB em 2 metros, hoje temos SSB e outras modalidades digitais de transmissão o que é muito melhor e vai muito mais longe que o AM ou FM, com pouca potencia RF, sabemos que a antena, topografia local de onde se está transmitindo ou recebendo influencia muito na distância do QSO. Este projeto não é muito fácil, o montador terá de ter experiência em RF, principalmente RX dupla conversão e alta frequência VHF, para confeccionar ás bobinas de FI de 1.1 Mhz ou colocar outras como 10.7 Mhz mais conhecida para FM com algumas modificações. O transmissor original é controlado a cristal de 72 Mhz, com 4 transistor NPN de alta frequência, substituímos por os 2N 2369, 2N 2219, 2N 3866, 2N 4427, e saída MRF237 ou 2N 3553, hoje temos MOSFET para VHF que podemos adaptar PA RF saída com exito e ter uma potencia entre 7 a 10 W RF. Outra sugestão com relé ou chave, é adicionar o transformador modulador e microfone ao amplificador de áudio RX, ficando um só amplificador de áudio, observe que o circuito modulador TX e amplificador áudio RX são idênticos, faltando só o transformador modulador e pré microfone, desta maneira podemos eliminar o circuito modulador TX, e economizando componentes e espaço, só um circuito fazendo os dois papeis em TX e RX, podemos eliminar o transformador modulador substituindo por um transistor TIP 32 ou TIP 42, ou outros, outra sugestão é adicionar um VFO, ou VXO, para RX e TX, obedecendo a frequência de batimento do canal de FI. outra sugestão é montar duas unidades iguais deste projeto em uma caixinha tipo Handy Talkie AM, com baterias de Lítion. O projeto está a disposição de todos que gostam e tem como hobby montagem de RTX com algumas modificações em:https://projetosetransceptores.blogspot.com/2019/03/rx-tx-dupla-conversao-144-mhz-am.html nada impede que o montador faça suas modificações e testes, invente, tente, não desista saiba que ninguém nasce sabendo nada, monte uma antena externa unidirecional com ROE baixa e altura a mais de 8 metros do solo, ligações nesta faixa deve ser curtas possíveis, em RF coloque sempre cabo coaxial 50 Ohms, áudio coloque cabo blindado, fontes 13,8 Vcc 5 a 10 amperes estabilizada com boa filtragem.
Revista Italiana publicação RX TX 144 Mhz AM.
Começo da publicação.
Diagrama em blocos do TX 144 Mhz AM.
Diagrama blocos RX 144 Mhz AM.
Canalde FI de 1.1 Mhz, pré mic. fonte regulada.
Zoom PCI lado componentes RX Canal FI 1.1 Mhz.
Esquema pré Mic. e fonte simples regulada.

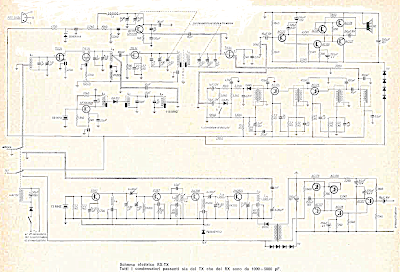

Esquema original RTX 144 Mhz AM.
Falta linha de alimentação +B nos J-Fets.
Zoom esquema original RX 144 Mhz AM.
Observem que falta linha de alimentação +B nos J-Fets.
Zoom esquema TX 144 Mhz AM.
Diagrama em blocos TX 144 Mhz AM.
Foto do protótipo RTX 144 Mhz AM antena telescópica.
Zoom foto protótipo RTX 144 Mhz AM.
Foto vista cima protótipo RTX 144 Mhz AM.
Protótipo vista cima componentes.
Foto da parte do oscilador local a capacitor variável.
Final da publicação RTX 144 Mhz AM.

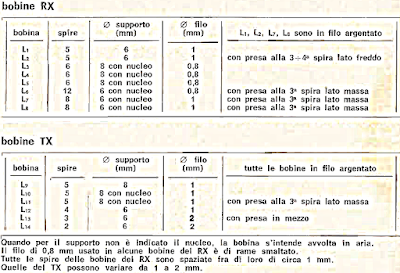

Espiras, fio, e fôrma dos indutores RX e TX 144 Mhz AM.
