Olá pessoal, este transverter foi publicado na revista italiana CQ Elettronica de Junho de 1990, http://www.introni.it/pdf/CQ%20elettronica%201990_06.pdf de autoria do Sr: Platoni Ferruccio IK0NDM. Sendo o segundo projeto publicado de transverter por Sr: Platoni Ferruccio IK0NDM, nas revistas CQ Elettronica de 1989 meses de Julho e Agosto com transverter de 144 Mhz para 28 Mhz. Vamos a este de 28 Mhz para 50 Mhz, no texto o autor escreve que este transverter poderá ser para um RTX entre 28 a 30 Mhz e converter para uma frequência entre 50 a 52 Mhz, com cristal de 22 Mhz no oscilador local, no começo da publicação tem como (primeira parte) e temos a (segunda e última parte) no mês seguinte Julho de 1990 em: http://www.introni.it/pdf/CQ%20elettronica%201990_07.pdf Vale a pena quem tem um RTX PX (CB) em 27 modificado até 28 Mhz, substituir o cristal do oscilador local de 22 Mhz para 24 Mhz ou um de 12 Mhz, que são muito fácil de achar em sucatas, desta maneira com um PX (CB) vocês irão cobrir em 26 Mhz igual a 50 Mhz, e 28 Mhz a 52 Mhz, toda faixa de 6 metros. Baixe ás revistas e tente ler acho que da para entender um pouco, na segunda parte tem como confeccionar alguns indutores e PCI.
Início da publicação na integra.
Foto do protótipo do transverter 28 Mhz 50 Mhz.
Em zoom esquema oscilador local.
Em zoom esquema comutação e filtro.
Em zoom esquema da parte Mixer 2, buffer, driver, Pa, comutação e filtro LPF RF.
Na revista está invertido TX e RX esquemas mas eu já atualizei.
Em zoom esquema parte de RF amplificador, filtro BPF, Mixer 1 saída FI RTX.

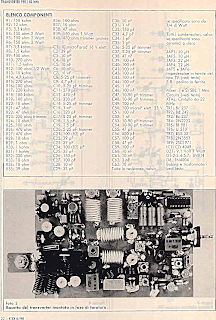

Lista de peças e foto do protótipo.
Em zoom lista de peças da parte 1 transverter.
Em zoom foto do protótipo.
Fim da matéria primeira parte transverter 10M 6M.
Segunda parte transverter 28 Mhz 50 Mhz.
Matéria completa da revista na integra.
Em zoom foto da PCI transverter montada no gabinete.
Esquemas da PCI lado dos componentes e cobreado.

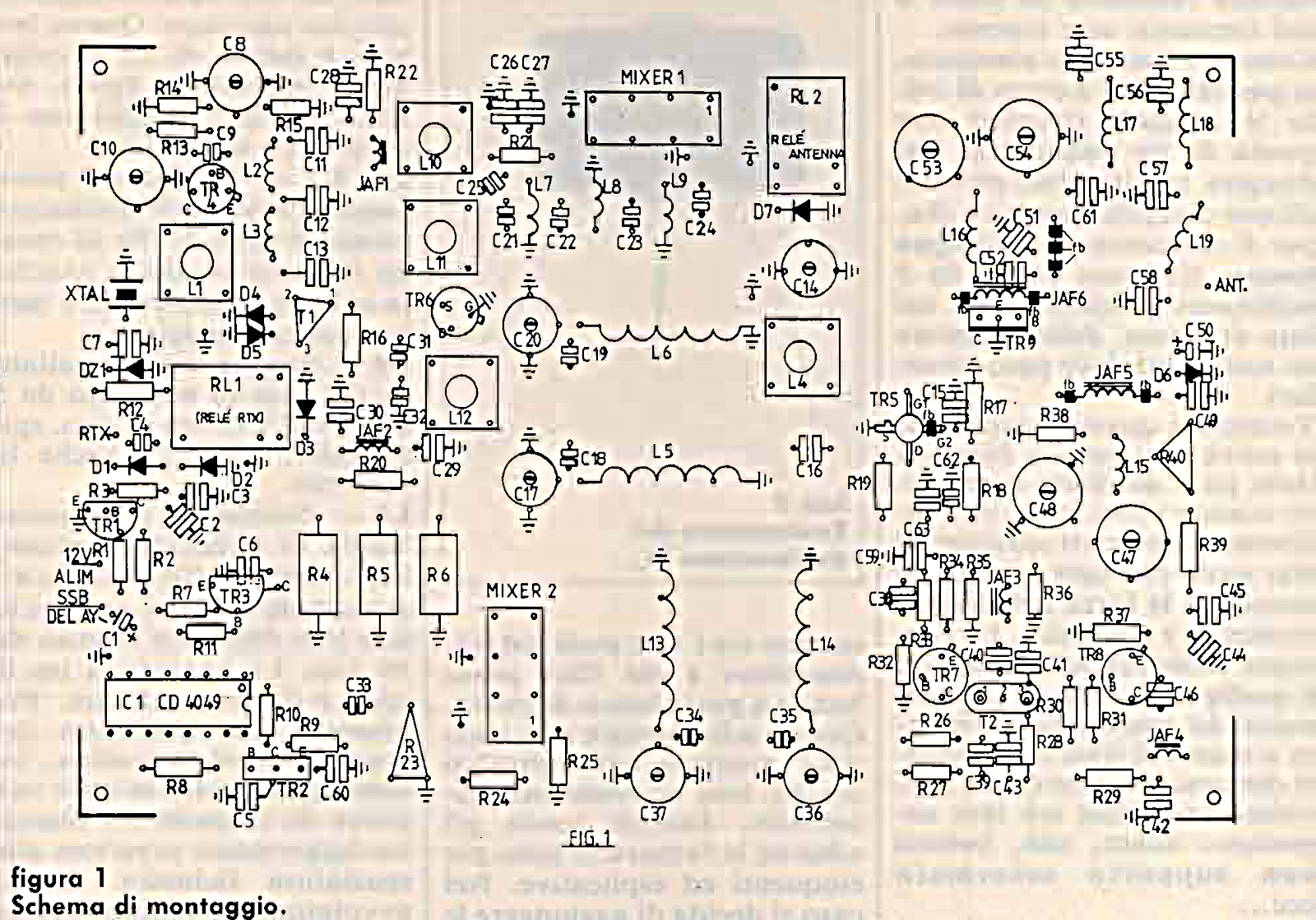

Em zoom lado dos componentes PCI.
Em zoom lado cobreado PCI.
Continuação e confecção T1, e indutores de L1 a L14.
Em zoom foto de T1 núcleo binocular.
Continuação em confecção de T2, indutores e mixer a diodos.
Em zoom foto de T2, núcleo binocular.

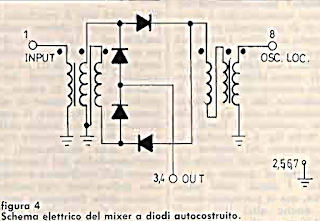

Esquema de Mixer para construção com indutor trifilar e 4 diodos.
Continuação da matéria.
Este projeto de transverter poderá ser modificado, não espere muita potencia RF com este projeto, o autor coloca um 2SC 1971, que poderá e se bem ajustado passar dos 7W RF nos 50 Mhz, alterado os componentes para nossa época, poderemos ganhar mais RF. Eu irei desenhar e modificar este projeto deste transverter para nosso blog que será publicado posteriormente neste endereço: https://projetosetransceptores.blogspot.com/2018/07/transverter-per-i-50-mhz-cq-elettronica.html que ao ser publicado será redirecionado para a publicação deste transverter.
Muito obrigado.
Waldir Cardoso.
